PM-M.2000

Montageplatten für Profile

Funktionen und Anwendungen

Das Kit PM-M.2000 ermöglicht die Montage der Griffe M.2000 und M.2000-SWM an Profilen ab einer Größe von 35 mm mit T-Nut.

Im Lieferumfang sind zwei Senkkopfschrauben M6x12 mit Innensechskant zur Befestigung der Platten am Griff enthalten. Nach der Montage des Griffs am Profil sind diese Schrauben nicht mehr zugänglich.

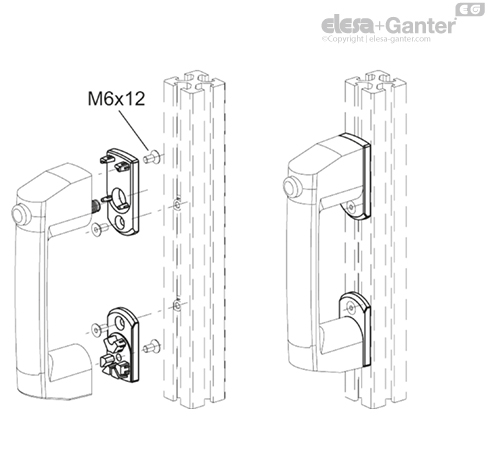

Montagehinweis

• Montieren Sie die Platten mit Schrauben M6x12 am Griff.

• Montieren Sie den Griff in der gewünschten Position auf das Profil, und zwar mit Senkkopfschrauben M6 (nicht im Lieferumfang enthalten) und passenden T-Nut-Einsätzen des Typs GN 51B  (nicht im Lieferumfang enthalten).

Technische Daten

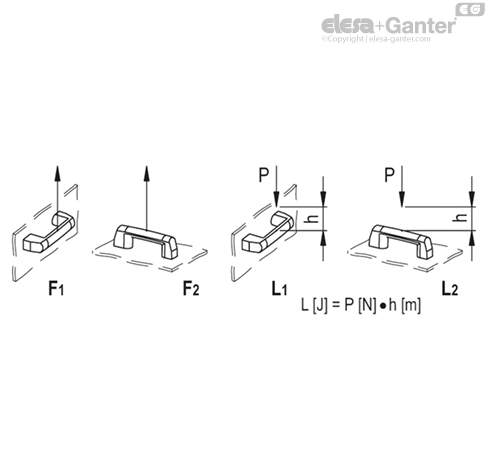

Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
