MRH

Verdeckte Griffmulden

Funktionen und Anwendungen

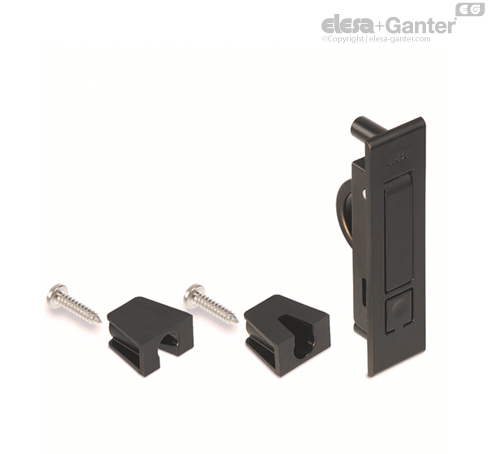

Der Griff MRH ist vollständig verdeckt.

Durch Drücken des Druckknopfes wird der Griff dank einer Druckfeder aus seinem Gehäuse gelöst und ermöglicht so das Öffnen von Verkleidungen, Schubladen usw.

Technische Daten

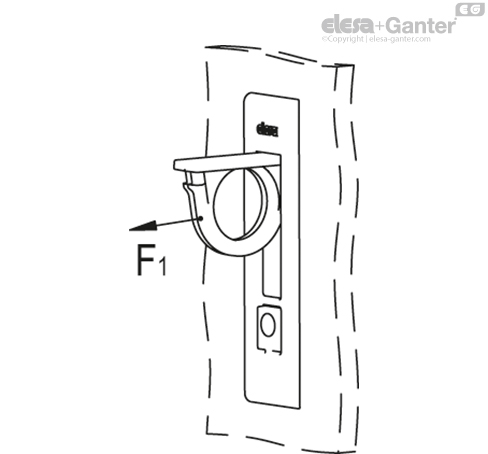

Zugbelastung : Die in der Tabelle angegebenen Werte F₁ sind das Ergebnis von Bruchprüfungen unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.

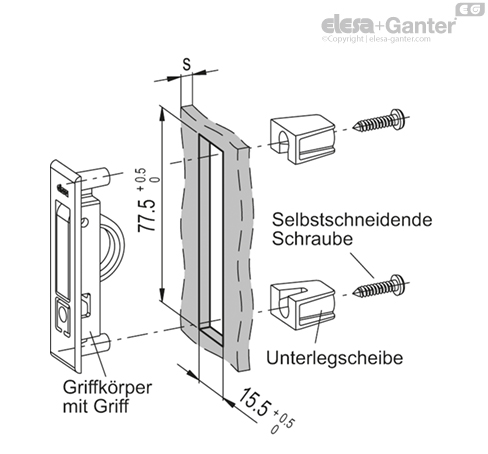

Montagehinweis

• Ausnehmung entsprechend der Montageschablone fertigen.

• Gehäuseöffnung vor dem Einpassen des Griffs entgraten.

• Griffkörper in die Gehäuseöffnung einführen.

• Unterlegscheiben mit den selbstschneidenden Schrauben (im Lieferumfang enthalten) bis zum Anschlag hineindrehen Das empfohlene Anzugsmoment beträgt 1 Nm.
