ERB-PF

Zweiseitige Griffmulden

Funktionen und Anwendungen

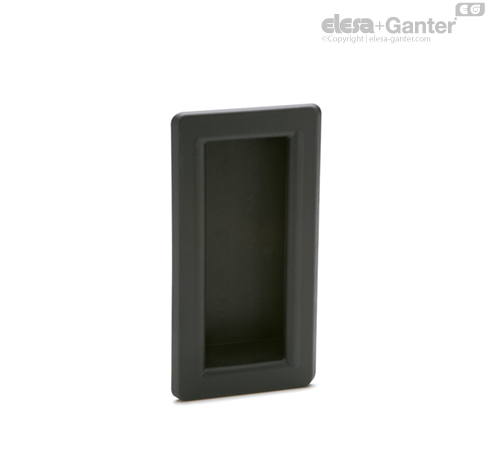

Die Griffmulde ERB-PF ist ein Griffelement zum Öffnen und Schließen von Schiebetüren. Die abgerundeten Griffkanten und der dahinter liegende Frei- bzw. Greifraum gibt den Fingern einen angenehmen, sicheren Halt.

Technische Daten

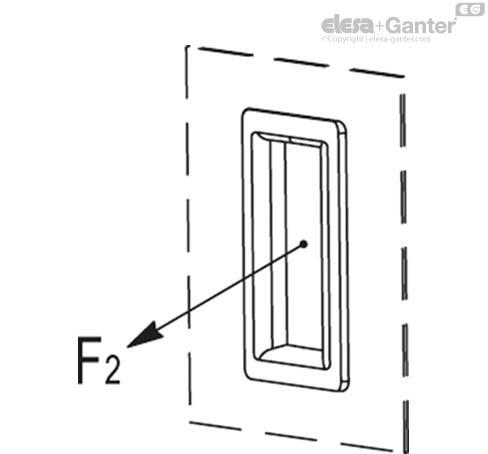

Die in der Tabelle angegebenen Werte für Anzugskraft (F2) sind das Ergebnis von Labortests mit Griffen, die auf verstärkten Bleche mit einer Stärke = 1,5 mm (für Prüfzwecke verstärkt) montiert wurden.



Montagehinweis

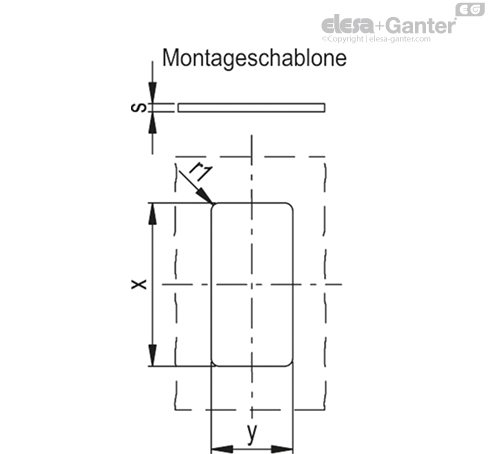

• Ausnehmung entsprechend der Montageschablone fertigen.

• Gehäuseöffnung vor dem Einpassen des Griffs entgraten.

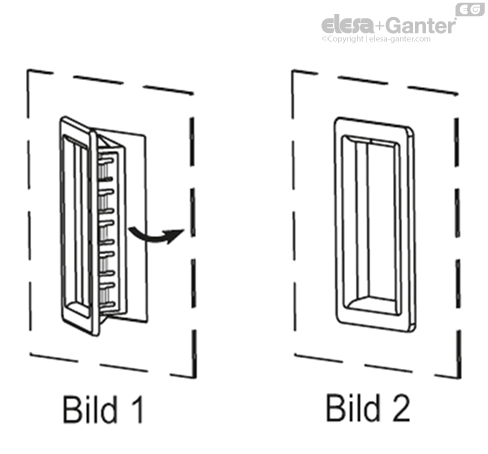

• Griffschale zunächst auf der Seite mit fester Verzahnung einpressen (Bild 1).

• Danach den gegenüberliegenden Teil mit der elastischen Verzahnung eindrücken bis die Rastelemente einklippsen (Bild 2).
