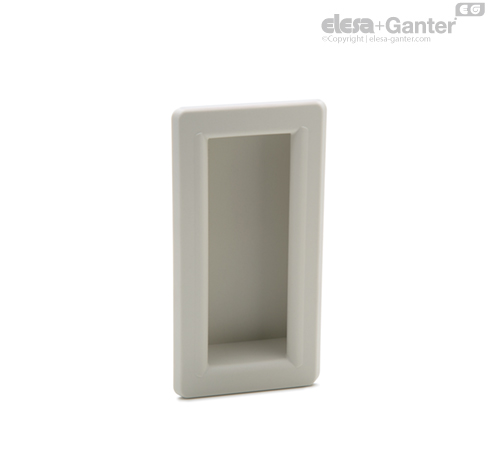

ERB-PF-CLEAN

Zweiseitige Griffmulden

Funktionen und Anwendungen

Die Griffmulde ERB-PF-CLEAN ist ein Griffelement zum Öffnen und Schließen von Schiebetüren. Die abgerundeten Griffkanten und der dahinter liegende Frei- bzw. Greifraum gibt den Fingern einen angenehmen, sicheren Halt.

ERB-PF-CLEAN in weiß ist prädestiniert für den Einsatz in der Medizintechnik, in der Nachrungsmittel- und pharmazeutischen Industrie d.h. überall, wo hohe Anforderungen an die Hygiene gestellt werden.

Technische Daten

Die in der Tabelle angegebenen Werte für Anzugskraft (F2) sind das Ergebnis von Labortests mit Griffen, die auf verstärkten Bleche mit einer Stärke = 1,5 mm (für Prüfzwecke verstärkt) montiert wurden.



Montagehinweis

• Ausnehmung entsprechend der Montageschablone fertigen.

• Gehäuseöffnung vor dem Einpassen des Griffs entgraten.

• Griffschale zunächst auf der Seite mit fester Verzahnung einpressen (Bild 1).

• Danach den gegenüberliegenden Teil mit der elastischen Verzahnung eindrücken bis die Rastelemente einklippsen (Bild 2).
