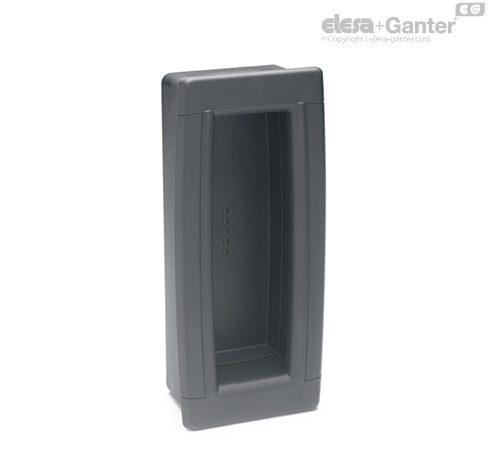

ERB.

Zweiseitige Griffmulde

Funktionen und Anwendungen

Die Griffmulde ERB. ist ein Griffelement zum Öffnen und Schließen von Schiebetüren.

Die ergonomische Aussparung bietet einen sicheren und komfortablen Griff. Runde und kompakte Linien.

Technische Daten

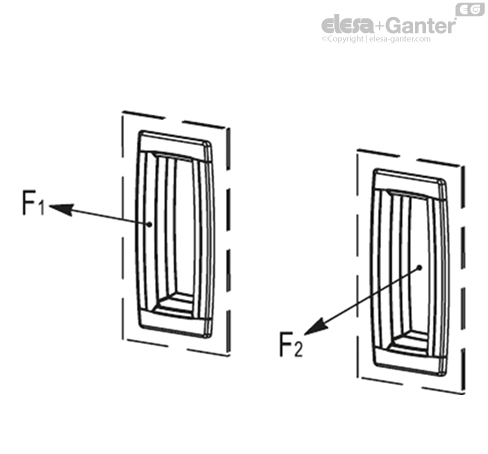

Die in der Tabelle angegebenen Werte für Hebekraft (F1) und Auszugskraft (F2) sind das Ergebnis von Labortests mit Griffen, die auf verstärkten Blechen mit einer Stärke = 1,5mm (für Prüfzwecke verstärkt) montiert wurden.

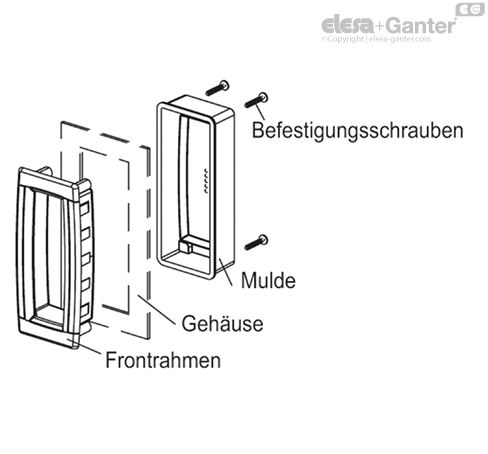

Montagehinweis

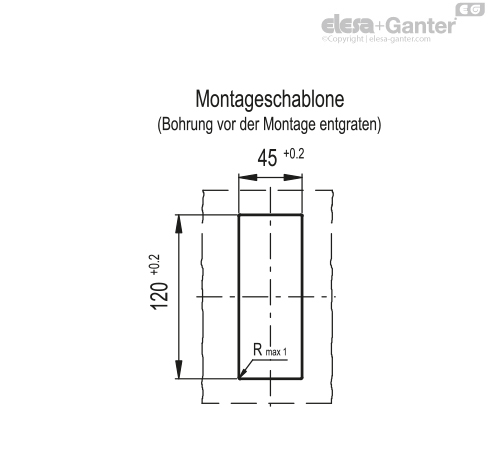

• Ausnehmung entsprechend der Montageschablone fertigen.

• Gehäuseöffnung vor dem Einpassen des Griffs entgraten.

• Den Frontrahmen der Griffmulde in das Gehäuse einpassen.

• Den hinteren Teil der Griffmulde von hinten auf die Gehäusewand (z.B. eine Schiebetür) aufschieben und fest drücken, bis er mit dem Frontrahmen fest verbunden ist.

• Mittels selbstschneidenden Schrauben beide Teile zusammenschrauben.
