Ausführung
Material
Thermoplast (Polypropylen, PP), hohe UV-Beständigkeit, RAL 9005, schwarz.
Standardausführung
Zwei Befestigungsbohrungen für Zylinderkopf- oder Sechskantschrauben.
Betriebstemperatur
Von -30 °C bis +90 °C.
Hinweis
Funktionen und Anwendungen

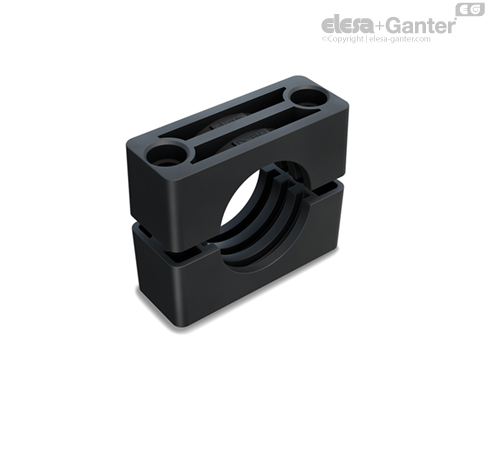

Die Hochleistungs-Rohrschellen gemäß DIN 3015-2 ermöglichen die Befestigung von Rohren und den Aufbau eines starren Rohrsystems (für Flüssigkeiten oder Gase).
Insbesondere definiert die Norm spezifische Referenzgruppen je nach den Gesamtabmessungen der Klemmverbinder.
Die Tabelle zeigt die Referenz zwischen der DIN-3015-2-Gruppe und der jeweiligen DCE-H-Gruppe.
Sie werden in der Schwerindustriehydraulik für den Bau von Hydraulik- und Ölhydraulikanlagen eingesetzt, bei denen eine hohe mechanische Festigkeit und eine effektive Vibrations- und Geräuschdämpfung erforderlich sind.
Sie kommen im Eisenbahnwesen und in der Schifffahrt sowie auf Offshore- und Onshore-Plattformen zum Einsatz.
Siehe Technische Daten der Rohrschellen.
| Referenz zwischen der DIN-3015-2-Gruppe und der DCE-H-Gruppe |
|---|
| DIN-3015-2 Gruppe | 1 | 2 | 3 | 4 | 5 |
| DCE-H Gruppe | 1 | 2 | 3 | 4 | 5 |
Zubehör auf Anfrage
Zubehör
Für den Montagesatz DCK-H.
- DCE-PL: Bodenplatte (angeschweißt).
