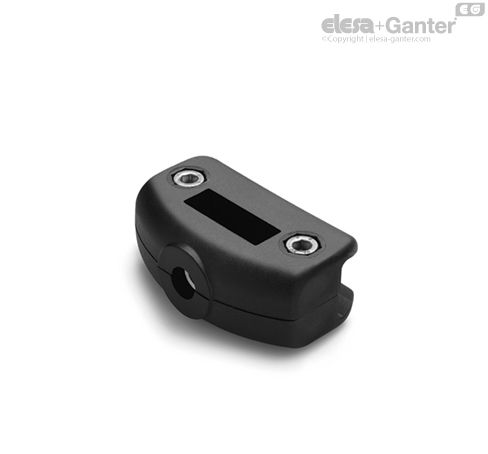

MPG-T Führungsschienenhalter für trapezförmige Führungen

Funktionen und Anwendungen

Die Ausführung MPG-T kann für Seitenführungen (Edelstahl 1.4301) verwendet werden, die eine Wandstärke von 1,5 oder 2 mm haben.



Montagehinweis

• Die Mutter in den Führungsschienenhalter einlegen und auf den vertikalen Halter (25 x 8mm) aufschieben (Bild 1).
• Auf der Führungschiene befestigen und mit den beiden Schrauben klemmen (Bild 2).
• Die Höhe mittels einer M8 Schraube (nicht im Lieferumfang enthalten) justieren (Bild 3).
