SPFM

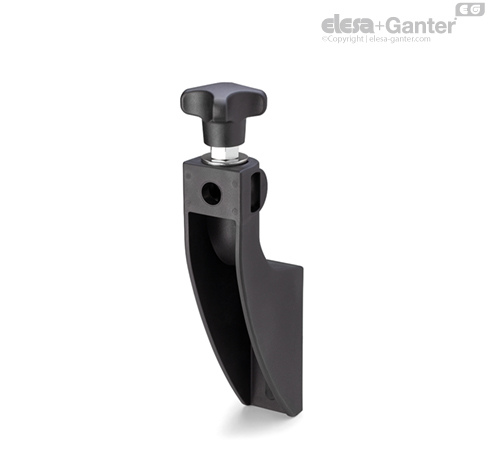

Mittlere verstellbare Haltewinkel

Funktionen und Anwendungen

Die Haltewinkel werden mittels der Augenschraube geklemmt.

Je nach den Platzverhältnissen kann der Kreuzgriff (oder die Sechskantmutter) vertikal oder seitlich angebracht werden. Maximales Anzugsdrehmoment bei Montage mittels Schraube 39 Nm.

Zubehör auf Anfrage

DSG: als Zubehör kann ein Distanzhalter aus Kunststoff Thermoplast (Polyamide PA) glasfaserverstärkt, schwarz, matt bestellt werden.

Montagehinweis

• Haltewinkel einpassen (Bild 1).

• U-Scheibe in die Augenscheibe einsetzen und den Griff bzw. die Mutter verschrauben (Bild 2).

• Augenschraube entweder in horizontaler oder vertikaler Position in das Gehäuse einsetzen (Bild 3).

• Führungsstift in dessen Klemmloch einsetzen, lineare Position einstellen und festziehen (Bild 4).
