Ausführung
Material
Kunststoff Thermoplast (Polyamide PA).
- Abdeckung (oberer Teil): RAL 2004 orange, matt, mit grafischen Symbol "Ventil"
- Gewindeanschluss (unterer Teil): schwarz, matt
Dichtungsring
Gummi NBR (Perbunan)
Überdruckventil
Thermoplast mit NBR Gummi O-Ring und rostfreier Edelstahlfeder
Öffnet sich ab 350 mbar.
Unterdruckventil
Verschlussscheibe aus Thermoplast mit NBR-Gummi und Edelstahl-Feder.
Öffnet sich ab 30 mbar.
Luftfilter
Filter aus thermisch gebundenem Polyester (TBP) mit geringem Druckverlust und hoher Staubrückhaltefähigkeit.
Erwartete Filtrationsklasse ISO 16890-1 ISO Klassifizierung grob 75 %, EN 779:2012 Klasse G4, mit Filterfeinheit 10 µ.
Ölmessstab
Stahl phosphatiert. Auf Nachfrage kann der Ölmessstab auch in unterschiedlichen Längen und/oder mit Mind./Max. Kennzeichnungen geliefert werden.
Maximale Gebrauchstemperatur
100°C.
Hinweis
Eigenschaften
Im Grenzzustand getestet erzeugen die SFW+a Belüftungsdeckel mit Filter und Doppelventil eine über dem Ölspiegel um Deformierungen des Behälters zu vermeiden und bieten auch andere Vorteile:
- reduziert das Luftvolumen, welches in den Behälter nachströmt und hält Öl und Filter sauber;
- verbessert Saugpumpeneffekt unter Arbeitsbedingungen und reduziert die Kavitationserscheinung;
- verhindert das Auslaufen der Flüssigkeit, wenn das System Teil einer beweglichen Einheit ist;
- reduziert Schaumaufkommen in der Flüssigkeit.
Technische Daten

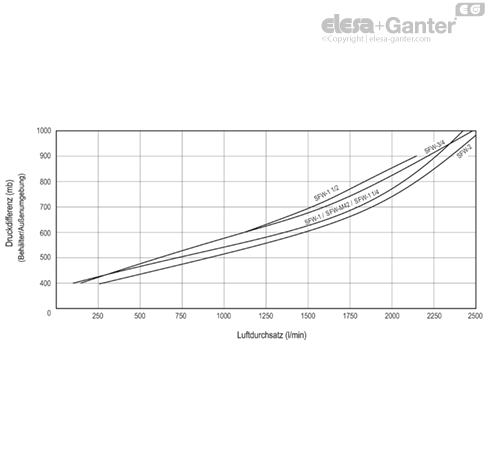

Der Luftstrom der verschiedenen Ausführungen der Belüftungsdeckel kann aus dem Diagramm entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.
Arbeiten in einem Hydraulikkreislauf
