HCK-E
HCK-E
Elektrische Ölstandanzeiger
mit elektrischem Füllstandsensor (MIN)
mit elektrischem Füllstandsensor (MIN)
Ausführung
Hinweis
Elektrische Eigenschaften
Andere AusführungenZubehör auf AnfrageGebrauchsanweisung
Ausführung
Endstücke
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz
U-Schiene
Aluminium naturfarben
Reflektorfolie
Weiß lackiertes Aluminium. Diese kann vor der Montage herausgenommen werden, um eine andere Einlage einzuschieben.
Schwimmer
Thermoplast, schwarz, mit eingebautem Magent, um den elektronischen Kontakt zu aktivieren, sobald der Schwimmer das Kontaktniveau erreicht. Dieses liegt ca. 55 mm über der unteren Schraube (die Daten beziehen sich auf Mineralöl-Typ CB68, nach ISO 3498, Temperatur 23°C).

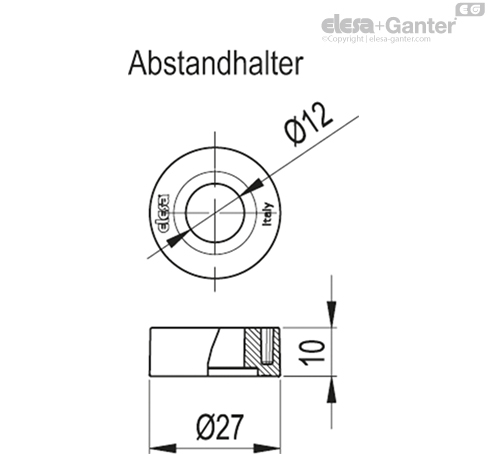

Distanzbuchsen
Kunststoff Thermoplast (Polyamid PA). Wichtig für Einsatzgebiete wo Behälter aus ferromagnetischen Materialien bestehen. Die Abstandshalter verhindern unerwünschte Wechselwirkungen zwischen dem Magneten und der Metallmasse des Behälters, auf dem der Ölstandanzeiger angebracht ist.
Halterung mit Stecker
Vollständig wasserdicht; integriertes (Reed-)Relais, mit zwei Ausgangsleitern (Version NO und NC) bzw. drei Leitern (Version SW).
- Steckverbinder nach DIN 43650 C aus glasfaserverstärktem Kunststoff Thermoplast (Polyamid, PA), schwarz.
- 4-poliger Steckverbinder M12x1, mit Gewinde aus glasfaserverstärktem Thermoplast (Polyamid PA), selbstverlöschend UL-94-V0, schwarz, matt.
Für eine korrekte Montage siehe Warnhinweise.
Buchse (DIN 43650 C)
Mit eingebautem Kabelanschluss und Kontakthalter; frontseitiger oder axialer Ausgang (hoch oder niederig) zum Schutz gegen Sprühwasser (Schutzklasse IP 65 siehe Tabelle EN 60529).

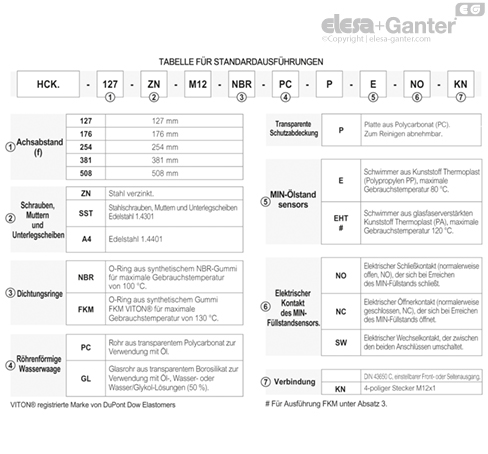

Standardausführungen
Siehe Konfigurationstabelle.
Hinweis
Funktionen und Anwendungen
Der Ölstandanzeiger HCK-E mit seitlichem Steckerausgang ermöglicht es, den Eingriff des Sensors zu minimieren.

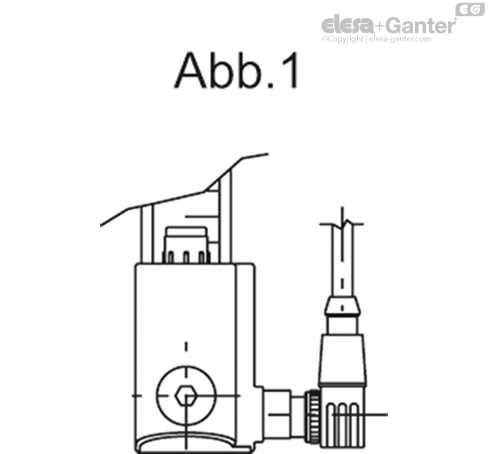

Wird ein Winkelstecker als Erweiterung verwendet, ist der Kabelausgang wie in Abb. 1 gezeigt.
Technische Daten
In Labortests, die in einem sehr begrenzten Zeitraum, mit den folgenden Flüssigkeiten, bei einer Temperatur von 23° C durchgeführt wurden: Mineralöl Typ CB68 (gemäß ISO 3498) für HCK, Mineralöl Typ CB68 (gemäß ISO 3498), Wasser oder Wasser-Glykol basierende Lösungen (50 %) für HCK-GL - Hier war die Widerstandfähigkeit erheblich höher als 35 bar.
Für den Einsatz mit anderen Flüssigkeiten als Mineralölen und unter besonderen Druck- und Temperaturbedingungen wenden Sie sich bitte an den Technischen Service von ELESA.
Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.
Elektrische Eigenschaften

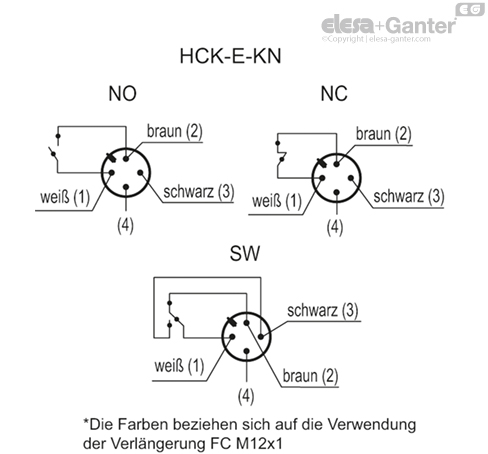

Funktion der elektrischen Ölstandüberwachung
- NO: Der Stromkreislauf ist geschlossen, sobald der Mindest-Ölstand erreicht wird.
- NC: Der Stromkreislauf ist geöffnet, sobald der Mindest-Ölstand erreicht wird.
- SW (elektrische Wechselschaltung): elektrischer Wechselkontakt: Der Kontakt wechselt zwischen beiden Terminals
| HCK-E - HCK-E-KN | ||
| Elektrische Eigenschaften | MIN Füllstandsensor | |
| Stromversorgung | AC/DC | |
| Elektrische Kontakte | NO (Normal Offen) NC (Normal Geschlossen) SW Wechselkontakt | |
| Maximaler Spannungsbereich | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Spannungsbereich (Form KN) | <30 Vac, <30 Vdc | |
| Maximaler Schaltstrom | 1 A | |
| Maximalstrom | NO: 1.2A NC: 2A SW: 2A | |
| Maximale Schaltleistung | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Kabelanschluss (nur HCK-E) | Pg 7 (für Kabel mit Ø 6 oder 7 mm) | |
| Leiterquerschnitt (nur HCK-E) | Max. 1.5 mm2 | |
| Verbinder (nur HCK-E-KN) | M12x1 | |
| Keine Montage dieser Ölstandsanzeiger in der Nähe von magnetischen Feldern. | ||
Andere Ausführungen
Sonderausführungen auf Anfrage
- Sichtrohr aus transparentem Polymethylmethacrylat (PMMA) für max. 70°C
- Kunststoff Thermoplast (Polyamid) Schwimmer (von HCK.127), rot.
- Schwimmer aus NBR Gummi (von HCK.176) in schwarz, mit nichtrostender Edelstahlspirale 1.4401 für Spezialanwendungen, viskose Flüssigkeiten und für hohen Temperaturen geeignet.
- Sichtfenster (Maß e) des Ölstandanzeigers bis zu 1429 mm und Abstand der Montagelöcher (Maß f) bis zu 1500 mm.
- Dichtungsringe aus anderen Materialien, je nach Kundenbedürfnissen.
- Spezial-Schraube vernickelt am unteren Ende um Wartungs- bzw. Reinigungsarbeiten zu vereinfachen.
Gebrauchsanweisung
Montageanleitung für die Buchse
- Befestigungsschraube lösen und Anschlussstecker abziehen. Kontakteinsatz aus Steckergehäuse herausdrücken.
- Stecken Sie das Kabel in den Steckverbinder (Standard-Steckverbinder) und schließen Sie die Drähte an die Klemmen 1 und 2 (Versionen NO und NC) bzw. 1, 2 und 3 (Version SW) des Kontakteinsatzes an. Drücken Sie den Kontakteinsatz in der gewünschten Position in den Steckverbinder.
- Anschlussstecker auf die Anschlusskontakte des Ölstandsanzeigers aufschieben und mit Befestigungsschraube sichern.
