HCK-E-S

Elektrische Ölstandanzeiger

Funktionen und Anwendungen

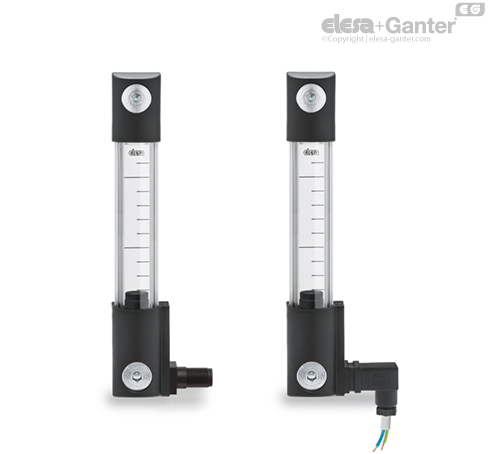

Der Ölstandanzeiger HCK-E-S mit seitlichem Steckerausgang ermöglicht es, den Eingriff des Sensors zu minimieren.

Wird ein Winkelstecker als Erweiterung verwendet, ist der Kabelausgang wie in Abb. 1 gezeigt.

Technische Daten

In Labortests, die in einem sehr begrenzten Zeitraum, mit den folgenden Flüssigkeiten, bei einer Temperatur von 23° C durchgeführt wurden: Mineralöl Typ CB68 (gemäß ISO 3498) für HCK, Mineralöl Typ CB68 (gemäß ISO 3498), Wasser oder Wasser-Glykol basierende Lösungen (50 %) für HCK-GL - Hier war die Widerstandfähigkeit erheblich höher als 35 bar.

Für den Einsatz mit anderen Flüssigkeiten als Mineralölen und unter besonderen Druck- und Temperaturbedingungen wenden Sie sich bitte an den Technischen Service von ELESA.

Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.

Funktion der elektrischen Ölstandüberwachung

• NO: Der Stromkreislauf ist geschlossen, sobald der Mindest-Ölstand erreicht wird.

• NC: Der Stromkreislauf ist geöffnet, sobald der Mindest-Ölstand erreicht wird.









Funktionsweise der MAX Temperaturüberwachung

• NO: Der Stromkreis ist geschlossen, wenn die vorab definierte Grad-Zahl von 80°C erreicht ist.

• NC: Der Stromkreis ist geöffnet, wenn die vorab definierte Grad-Zahl von 80°C erreicht ist.





Die Funktion des elektrischen Temperaturfühlers (STL)

Das Funktionsprinzip des Temperaturfühlers liegt darin, die verschiedenen Widerstandsänderungen des Platin-Widerstandes zu messen: 100 Ohm = 0°C, 138.4 Ohm = 100°C.

Das Verhalten zwischen Temperatur (T) und Widerstand (R) ist über einen kleinen Temperaturbereich nahezu linear: z.B. wenn man annimmt, dass er von 0° bis 100° C linear ist, beträgt der Abweichung bei 50°C, 0.4°C.

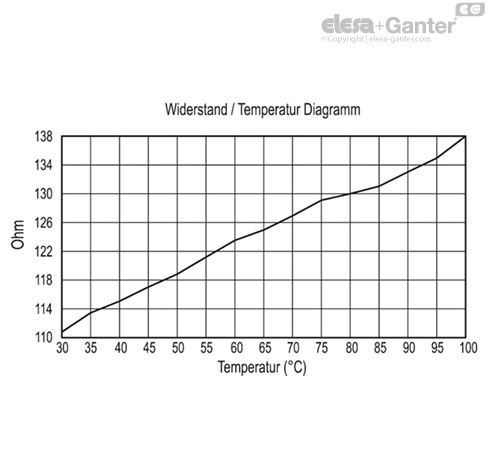

Für Präzissionsmessungen, ist es notwendig den Widerstand zu linearisieren, um eine fehlerfreie Temperatur anzugeben. Die aktuellste Definition zur Funktionsweise zwischen Temperatur und Widerstand ist der Internationale Temperatur Standard 90 (ITS-90). Das Verhalten zwischen Temperatur und Widerstand wurde in Laborversuchen ermittelt. Dabei wurden die Widerstandswerte direkt an den Kontakten gemessen (siehe Grafik auf der nächsten Seite). Das System muss entsprechend justiert werden, um die Wärmeableitung und Kabelwiderstand zu kompensieren.

Eine Temperaturänderung von 1 °C bewirkt eine Änderung des Temperaturfühler-Widerstands um 0,384 Ohm. Deshalb führt selbst ein kleiner Fehler bei der Widerstandsmessung (wenn z. B. der Widerstand der Verbindungsleitungen zum Temperaturfühler nicht berücksichtigt wurde) zu einem erheblichen Fehler bei der Temperaturmessung.

Aufgrund des niedrigen Signalpegels ist es wichtig, alle Kabel von elektrischen Leitungen, Motoren, Schaltvorrichtungen und anderen Einflüssen, die für elektrische Störungen sorgen, fernzuhalten. Abgeschirmte Kabel mit einem geerdeten Kabelende helfen Störungen zu reduzieren.

Wenn lange Verbindungsleitungen verwendet werden, ist zudem darauf zu achten, dass das Signalmess- und Empfangsgerät so ausgelegt ist, dass der Widerstand der Leitungen kompensiert wird.

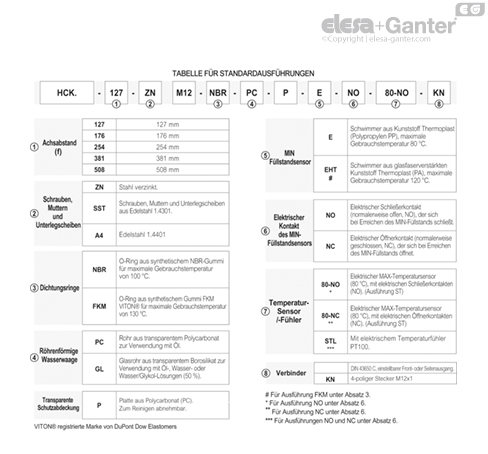

Sonderausführungen auf Anfrage

• Sichtrohr aus transparentem Polymethylmethacrylat (PMMA) für max. 70°C

• Kunststoff Thermoplast (Polyamid) Schwimmer (von HCK.127), rot.

• Schwimmer aus NBR Gummi (von HCK.176) in schwarz, mit nichtrostender Edelstahlspirale 1.4401 für Spezialanwendungen, viskose Flüssigkeiten und für hohen Temperaturen geeignet.

• Sichtfenster (Maß e) des Ölstandanzeigers bis zu 1429 mm und Abstand der Montagelöcher (Maß f) bis zu 1500 mm.

• Dichtungsringe aus anderen Materialien, je nach Kundenbedürfnissen.

• Spezial-Schraube vernickelt am unteren Ende um Wartungs- bzw. Reinigungsarbeiten zu vereinfachen.

Zubehör auf Anfrage

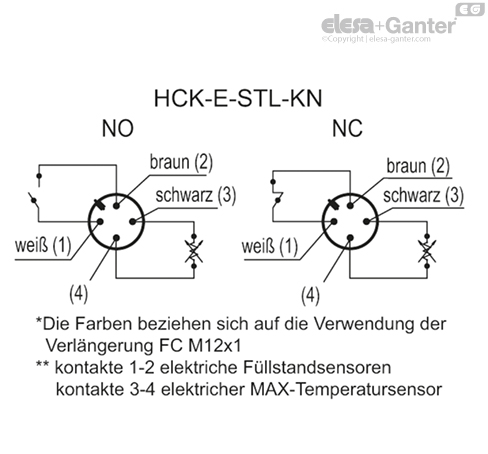

FC.M12x1: Verlängerung mit 4-poligen M12 Axialverbinder.

Montageanleitung für die Buchse

• Befestigungsschraube lösen und Anschlussstecker abziehen. Kontakteinsatz aus Steckergehäuse herausdrücken.

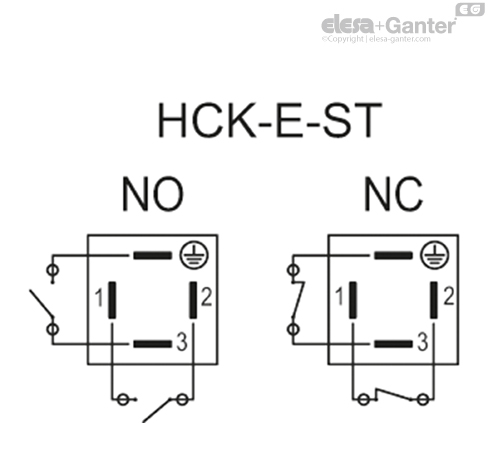

• a) HCK-E-ST: Stecken Sie das Kabel in den Stecker (Standardstecker) und schließen Sie die Drähte an die Klemmen 1 und 2 für den Betrieb als MIN-Ölstandüberwachung bzw. an die Klemmen 3 und Masse (4) für den Betrieb als MAX-Temperatur-Sensor an.

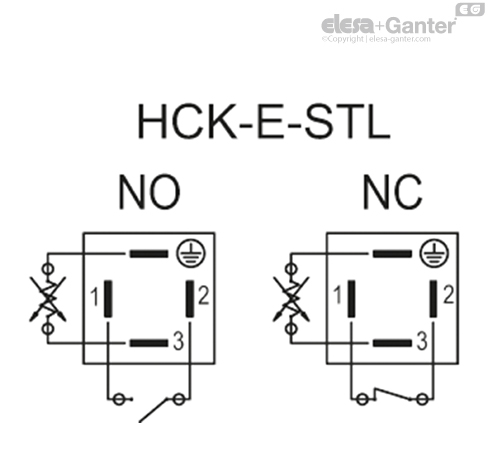

• b) HCK-E-STL: Stecken Sie das Kabel in den Stecker (Standardstecker) und schließen Sie die Drähte an die Klemmen 1 und 2 für den Betrieb als MIN-Ölstandüberwachung bzw. an die Klemmen 3 und Masse (4) für den Betrieb als Temperaturfühler an.

• Kontakteinsatz wieder in das Steckergehäuse eindrücken und Kabelverschraubung zur Zugentlastung / Abdichtung des Kabels festziehen.

• Anschlussstecker auf die Anschlusskontakte des Ölstandsanzeigers aufschieben und mit Befestigungsschraube sichern.
