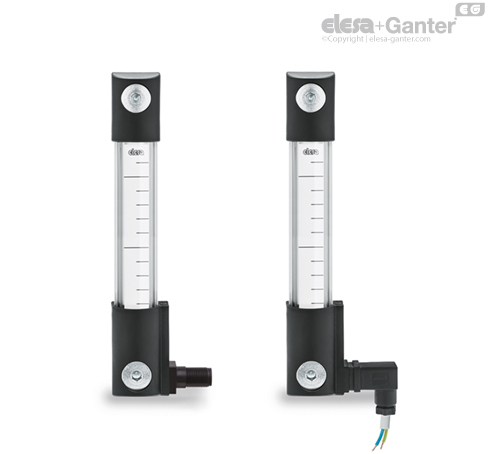

HCK-S
Elektrische Ölstandanzeiger
mit Temperatur-Sensor oder -Fühler
mit Temperatur-Sensor oder -Fühler
Endstücke
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz
U-Schiene
Aluminium naturfarben
Reflektorfolie
Weiß lackiertes Aluminium. Diese kann vor der Montage herausgenommen werden, um eine andere Einlage einzuschieben.
Halterung mit Stecker
Vollständig wasserdicht, mit MAX-Temperatur-Sensor (80 °C) und/oder Temperaturfühler.
- Steckverbinder nach DIN 43650 C aus glasfaserverstärktem Kunststoff Thermoplast (Polyamid, PA), schwarz.

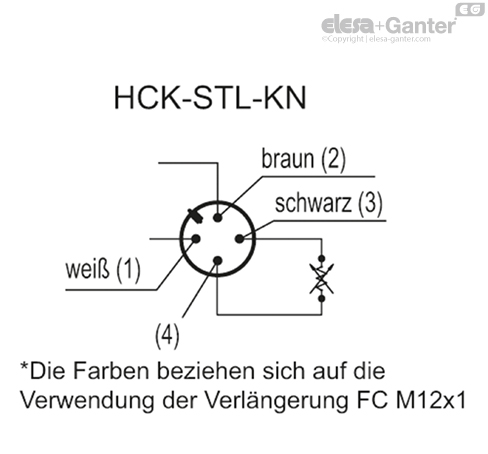

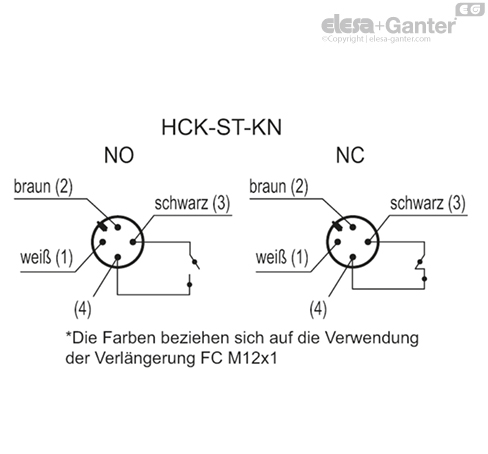

- 4-poliger Steckverbinder M12x1, mit Gewinde aus glasfaserverstärktem Thermoplast (Polyamid PA), selbstverlöschend UL-94-V0, schwarz, matt.
Für eine korrekte Montage siehe Warnhinweise.
Buchse (DIN 43650 C)
Mit eingebautem Kabelanschluss und Kontakthalter; frontseitiger oder axialer Ausgang (hoch oder niederig) zum Schutz gegen Sprühwasser (Schutzklasse IP 65 siehe Tabelle EN 60529).

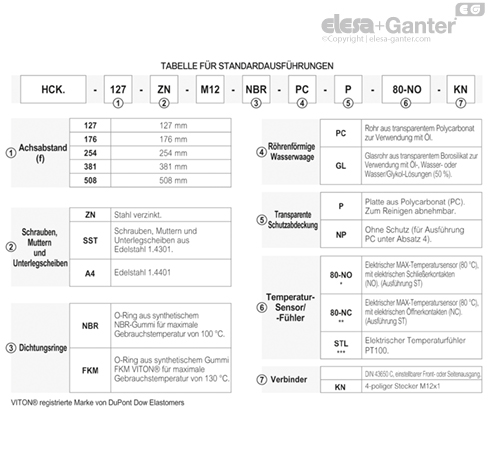

Standardausführungen
Siehe Konfigurationstabelle.
Funktionen und Anwendungen
Die Ölstandanzeiger HCK-S mit seitlichem Steckerausgang ermöglichen es, den Eingriff des Sensors zu minimieren.
Wird ein Winkelstecker als Erweiterung verwendet, ist der Kabelausgang wie in Abb. 1 gezeigt.
Technische Daten
In Labortests, die in einem sehr begrenzten Zeitraum, mit den folgenden Flüssigkeiten, bei einer Temperatur von 23° C durchgeführt wurden: Mineralöl Typ CB68 (gemäß ISO 3498) für HCK, Mineralöl Typ CB68 (gemäß ISO 3498), Wasser oder Wasser-Glykol basierende Lösungen (50 %) für HCK-GL - Hier war die Widerstandfähigkeit erheblich höher als 35 bar.
Wenn der Ölstandsanzeiger mit anderen Ölen oder Flüssigkeiten bzw. bei anderen Druck- und Temperaturbedingungen verwendet werden soll, kontaktieren Sie bitte die Technische Abteilung von Elesa+Ganter.
Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.
Funktionsweise der MAX Temperaturüberwachung
- NO: Der Stromkreis ist geschlossen, wenn die vorab definierte Grad-Zahl von 80°C erreicht ist.
- NC: Der Stromkreis ist geöffnet, wenn die vorab definierte Grad-Zahl von 80°C erreicht ist.
| Elektrische Eigenschaften | MAX Temperaturüberwachung | |
|---|---|---|
| Stromversorgung | AC/DC | |
| Elektrische Kontakte | NO (Normal Offen) NC (Normal Geschlossen) | |
Spannung / Maximalstrom | 250 Vac - 2 A | (ohmsche Last) DIN 43650 C |
| 115 Vac - 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Spannungsbereich (Form KN) | <30 Vac, <30 Vdc | |
| Mindeststrom | 50 mA | |
| Kabelanschluss | Pg 7 (für Kabel mit Ø 6 oder 7 mm) | |
| Leiterquerschnitt | Max. 1.5 mm2 | |
Die Funktion des elektrischen Temperaturfühlers (STL)
Das Funktionsprinzip des Temperaturfühlers liegt darin, die verschiedenen Widerstandsänderungen des Platin-Widerstandes zu messen: 100 Ohm = 0°C, 138.4 Ohm = 100°C.
Das Verhalten zwischen Temperatur (T) und Widerstand (R) ist über einen kleinen Temperaturbereich nahezu linear: z.B. wenn man annimmt, dass er von 0° bis 100° C linear ist, beträgt der Abweichung bei 50°C, 0.4°C.
Für Präzissionsmessungen, ist es notwendig den Widerstand zu linearisieren, um eine fehlerfreie Temperatur anzugeben. Die aktuellste Definition zur Funktionsweise zwischen Temperatur und Widerstand ist der Internationale Temperatur Standard 90 (ITS-90). Das Verhalten zwischen Temperatur und Widerstand wurde in Laborversuchen ermittelt. Dabei wurden die Widerstandswerte direkt an den Kontakten gemessen (siehe Grafik auf der nächsten Seite). Das System muss entsprechend justiert werden, um die Wärmeableitung und Kabelwiderstand zu kompensieren.
Eine Temperaturänderung von 1 °C bewirkt eine Änderung des Temperaturfühler-Widerstands um 0,384 Ohm. Deshalb führt selbst ein kleiner Fehler bei der Widerstandsmessung (wenn z. B. der Widerstand der Verbindungsleitungen zum Temperaturfühler nicht berücksichtigt wurde) zu einem erheblichen Fehler bei der Temperaturmessung.
Aufgrund des niedrigen Signalpegels ist es wichtig, alle Kabel von elektrischen Leitungen, Motoren, Schaltvorrichtungen und anderen Einflüssen, die für elektrische Störungen sorgen, fernzuhalten. Abgeschirmte Kabel mit einem geerdeten Kabelende helfen Störungen zu reduzieren.
Wenn lange Verbindungsleitungen verwendet werden, ist zudem darauf zu achten, dass das Signalmess- und Empfangsgerät so ausgelegt ist, dass der Widerstand der Leitungen kompensiert wird.
| Elektrische Eigenschaften | Temperaturfühler |
| Stromversorgung | AC/DC |
| Maximalstrom | 1mA |
| Kabelanschluss | Pg 7 (für Kabel mit Ø 6 oder 7 mm) |
| Leiterquerschnitt | Max. 1.5 mm2 |
| Keine Montage dieser Ölstandsanzeiger in der Nähe von magnetischen Feldern. | |
Sonderausführungen auf Anfrage
- Sichtrohr aus transparentem Polymethylmethacrylat (PMMA) für max. 70°C
- Sichtfenster (Maß e) des Ölstandanzeigers bis zu 1429 mm und Abstand der Montagelöcher (Maß f) bis zu 1500 mm.
- Dichtungsringe aus anderen Materialien, je nach Kundenbedürfnissen.
- Spezial-Schraube vernickelt am unteren Ende um Wartungs- bzw. Reinigungsarbeiten zu vereinfachen.
Montageanleitung für die Buchse
- Befestigungsschraube lösen und Anschlussstecker abziehen. Kontakteinsatz aus Steckergehäuse herausdrücken.

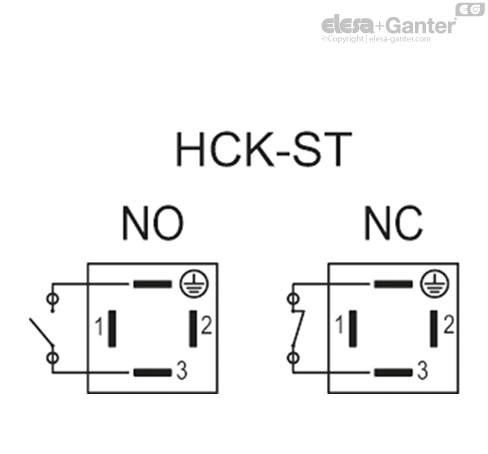

- a) HCK-ST: Stecken Sie das Kabel in den Stecker (Standardstecker) und schließen Sie die Drähte an die Klemmen 3 und Masse (4) für den Betrieb als MAX-Temperatur-Sensor an.

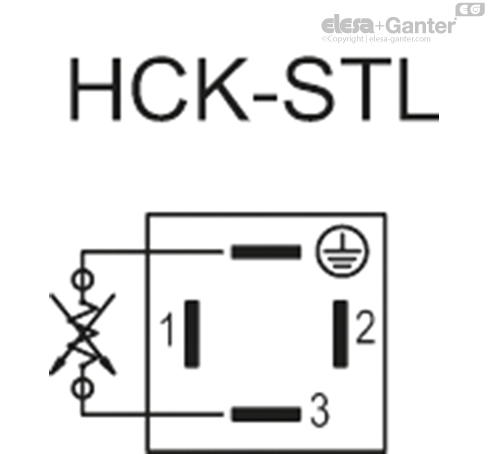

- b) HCK-STL: Stecken Sie das Kabel in den Stecker (Standardstecker) und schließen Sie die Drähte an die Klemmen 3 und Masse (4) für den Betrieb als Temperaturfühler an.
- Kontakteinsatz wieder in das Steckergehäuse eindrücken und Kabelverschraubung zur Zugentlastung / Abdichtung des Kabels festziehen.
- Anschlussstecker auf die Anschlusskontakte des Ölstandsanzeigers aufschieben und mit Befestigungsschraube sichern.
