HCV-E
HCV-E
Elektrische Ölstandanzeiger
mit elektrischem MIN-Füllstandsensor, transparenter Kunststoff Thermoplast
mit elektrischem MIN-Füllstandsensor, transparenter Kunststoff Thermoplast
AusführungHinweis
Elektrische Eigenschaften
Andere AusführungenZubehör auf AnfrageGebrauchsanweisung
Ausführung
Material
Transparenter Kunststoff Thermoplast (Polyamid PA-T); resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha und Phosphorsäurenester
Kontakt mit Alkohol oder alkoholhaltige Reinigungsmittel vermeiden.
Schrauben, Muttern und Unterlegscheiben
Stahl, verzinkt
Dichtungsringe
O-Ring Gummi NBR (Perbunan)
Empfohlene Rauheit der Dichtfläche Ra = 3 μm
Schwimmer
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, mit eingebautem Magent, um den elektronischen Kontakt zu aktivieren, sobald der Schwimmer das in der Zeichnung angezeigte Kontaktniveau erreicht (die Daten beziehen sich auf Mineralöl-Typ CB68, nach ISO 3498, Temperatur 23°C).
Floating is ensured by fluids with densities higher than 800 kg/m3.
Halterung mit Stecker
Vollständig wasserdicht; integriertes (Reed-)Relais, mit zwei Ausgangsleitern (Version NO und NC) bzw. drei Leitern (Version SW).
- Steckverbinder nach DIN 43650 C aus glasfaserverstärktem Kunststoff Thermoplast (Polyamid, PA), schwarz.
- 4-poliger Steckverbinder M12x1, mit Gewinde aus glasfaserverstärktem Thermoplast (Polyamid PA), selbstverlöschend UL-94-V0, schwarz, matt.
Für eine korrekte Montage siehe Warnhinweise.
Buchse (DIN 43650 C)
Mit eingebautem Kabelanschluss und Kontakthalter; frontseitiger oder axialer Ausgang (hoch oder niederig) zum Schutz gegen Sprühwasser (Schutzklasse IP 65 siehe Tabelle EN 60529).
Reflektor
Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.
Vor der Montage kann der Reflektor entfernt und mit Markierungen oder Zeichen (z.B. MAX-MIN) versehen werden.
Standardausführungen
Siehe Konfigurationstabelle.
Maximale Gebrauchstemperatur
90°C (mit Öl).
Hinweis
Funktionen und Anwendungen
Die Ölstandanzeiger HCV-E liefern zusätzlich zur optischen Füllstandanzeige ein elektrisches Signal, wenn der Mindestfüllstand erreicht ist.
Dank des seitlichen Steckerausgangs kann der Eingriff des Sensors auf ein Minimum reduziert werden.
Der transparente Polyamid-Körper wird Ultraschall-geschweißt um eine perfekte Abdichtung zu garantieren.
Der Flüssigkeitsstand ist auch von seitlicher Betrachtung bestens einsehbar.
Das Schutzglas dient für eine bessere Sichtbarkeit des Flüssigkeitsspiegels.

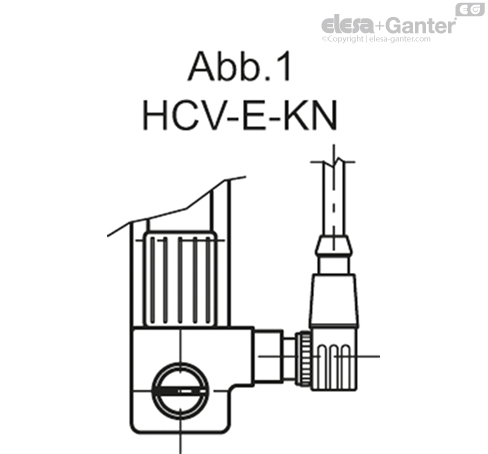

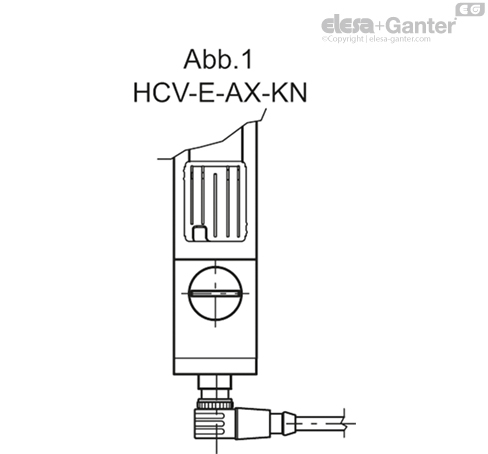

Wird ein Winkelstecker als Erweiterung verwendet, ist der Kabelausgang wie in Abb. 1 gezeigt.
Technische Daten
Die Schweißnaht hält laut Labortests, gemessen in einem bestimmten Zeitraum bei 23°C mit Mineralöl-Typ CB68 (gemäß ISO 3498), einem Druck von 18 bar (HCV.76) 18 bar (HCV.127) 12 bar (HCV.254) stand.
Für den Einsatz mit anderen Flüssigkeiten als Mineralölen und unter besonderen Druck- und Temperaturbedingungen wenden Sie sich bitte an den Technischen Service von ELESA.
Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.
Elektrische Eigenschaften

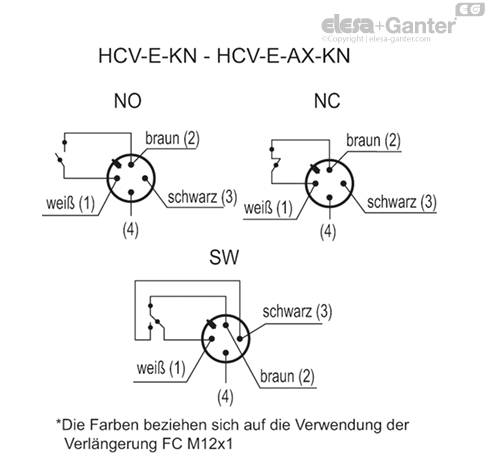

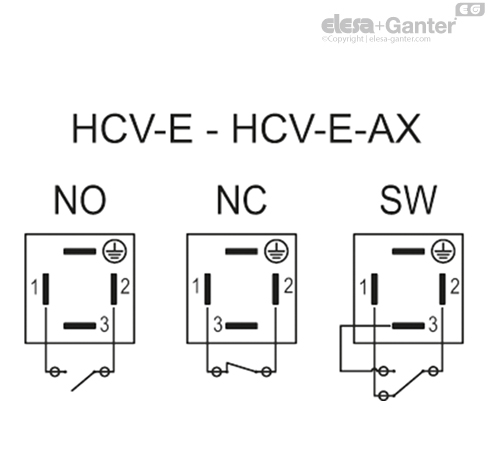

Funktionsweise des Sensors
- NO: Der Stromkreis ist geschlossen, sobald der Mindest-Ölstand erreicht wird.
- NC: Der Stromkreis ist offen, sobald der Mindest-Ölstand erreicht wird.
- SW (elektrische Wechselschaltung): Der Kontakt schaltet zwischen beiden Polen um.
| Elektrische Eigenschaften | MIN Füllstandsensor | |
|---|---|---|
| Stromversorgung | AC/DC | |
| Elektrische Kontakte | NO (Normal Offen) NC (Normal Geschlossen) SW Wechselkontakt | |
| Maximaler Spannungsbereich | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| SW: 140 Vac, 150 Vdc | ||
| 30 Vac, 30Vdc | KN | |
| Spannungsbereich (Form KN) | <30 Vac, <30Vdc | |
| Maximaler Schaltstrom | 1 A | |
| Maximalstrom | NO: 1.2A NC: 2A SW: 2A | |
| Maximale Schaltleistung | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Kabelanschluss (nur HCV-E - HCV-E-AX) | Pg 7 (für Kabel mit Ø 6 oder 7 mm) | |
| Leiterquerschnitt (nur HCV-E - HCV-E-AX) | Max. 1.5 mm2 | |
| Verbinder (nur HCV-E-KN - HCV-E-AX) | M12x1 | |
| Keine Montage dieser Ölstandsanzeiger in der Nähe von magnetischen Feldern. | ||
Andere Ausführungen
Sonderausführungen auf Anfrage
- Ölstandanzeigen mit Edelstahl Schrauben, Muttern und Unterlegscheiben
- Ölschaugläser HCV.76 mit Schrauben M12.
- Ölstandanzeiger zur Verwendung bei alkoholhältigen Flüssigkeiten
- Ölstandanzeiger aus UV beständigem transparentem Thermoplast
Gebrauchsanweisung

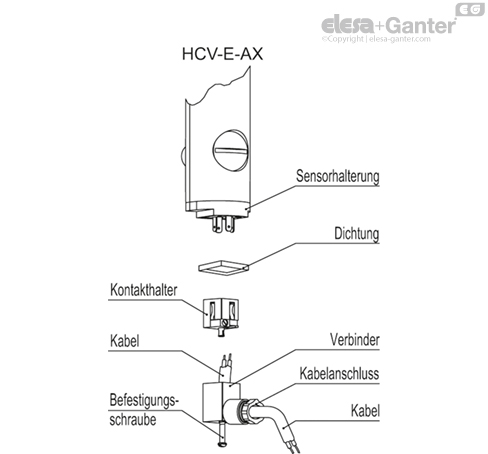

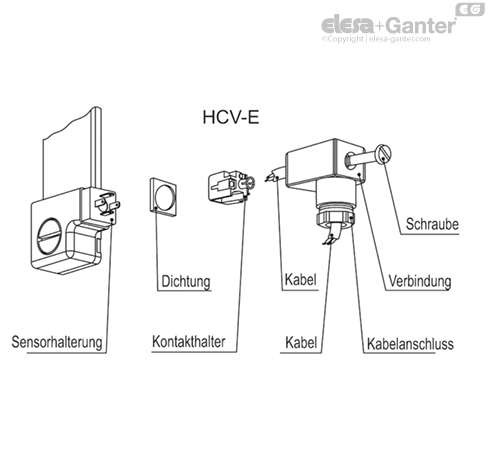

Montageanleitung für die Buchse
- Befestigungsschraube lösen und Anschlussstecker abziehen. Kontakteinsatz aus Steckergehäuse herausdrücken.
- 2.Sechskantschraube lösen, Kabel hindurchführen und mit den Anschlussklemmen verbinden.
- Kontakteinsatz wieder in das Steckergehäuse eindrücken und Kabelverschraubung zur Zugentlastung / Abdichtung des Kabels festziehen.
- Anschlussstecker auf die Anschlusskontakte des Ölstandsanzeigers aufschieben und mit Befestigungsschraube sichern.
