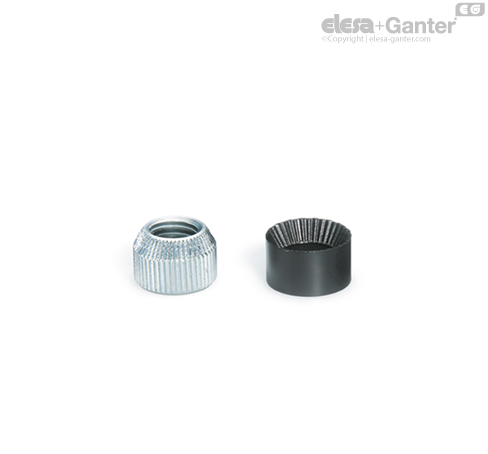

FM Kit

Montagesatz für Ölstandanzeiger

Eigenschaften

Das FM Kit (Montagesatz für Ölstandanzeiger) dient zur Montage der Ölstandanzeiger-Produktreihe HCX. an der Außenseite des Tanks, ohne Anbringung der Gewindebohrungen.

Montagehinweis (Montagesatz)

• Beachten Sie die Daten d1 in der Tabelle bei der Befestigung.
• Durch den Gebrauch dieses Zubehörs wird die direkte Montage von der Außenseite beschleunigt und vereinfacht. Die Muttern können ersetzt werden und die perfekte Dichtigkeit und der Sitz ist wie bei der herkömmlichen Montage gewährleistet (mit oder ohen O-Ring gemäß der Dicke h₁).
• Vergewissern Sie sich, dass die Bohrung in der Behälterwand - speziell an der Innnenseite - gratfrei ist.

Vor der Montage des Ölstandanzeigers, ziehen Sie die Mutter von Hand leicht gegen die Dichtung an. Bitte verformen Sie leicht das Gewindeende der Schraube, um zu verhinden, dass die Mutter in den Behälter fällt, wenn man den Ölstandanzeiger demontiert.

• Um den Ölstandanzeiger vom Behälter zu demontieren, lösen Sie lediglich die Schrauben um eine 3/4-Umdrehung, so dass das Kunststoffteil des Ölstandanzeigers unter Spannung ist (Ziehen).
