Ausführung
Material
Transparenter Kunststoff Thermoplast (Polyamid PA-T); resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha und Phosphorsäurenester
Kontakt mit Alkohol oder alkoholhaltige Reinigungsmittel vermeiden.

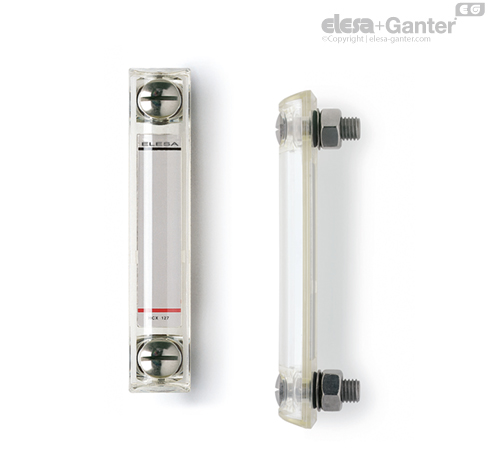

Das spezielle Technopolymer, welches bei den HCX-BW-SST Ölstandanzeigern eingesetzt wird, ist auch bei einem Einsatz mit sehr heißem Wasser geeignet und verhindert den "Milch-Effekt" (Trübung) auf der transparenten Oberfläche.
Schrauben, Muttern und Unterlegscheiben
Schrauben Edelstahl 1.4305, Muttern und Unterlegscheiben Edelstahl 1.4301
Dichtungsringe
O-Ring Gummi FKM (Viton®)
Empfohlene Rauheit der Dichtfläche Ra = 3 μm
Reflektor
Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.
Vor der Montage kann der Reflektor entfernt und mit Markierungen oder Zeichen (z.B. MAX-MIN) versehen werden.
Montagehinweis
Montage erfolgt durch die mitgelieferten Schrauben und den Montagesatz für Ölstandanzeiger falls die Mutter von der Innenseite der Behälterwand nicht angebracht werden kann und wenn die Behälterwand nicht dick genug ist Montagesatz für Ölstandanzeiger-.
Maximale Gebrauchstemperatur
80°C mit Spitzenwerten von 90°C
Hinweis
Funktionen und Anwendungen
Der transparente Polyamid-Körper wird Ultraschall-geschweißt um eine perfekte Abdichtung zu garantieren.
Der Flüssigkeitsstand ist auch von seitlicher Betrachtung bestens einsehbar.
Das Schutzglas dient für eine bessere Sichtbarkeit des Flüssigkeitsspiegels.
Technische Daten
Der Ölstandanzeiger hält in Labortests bei 23°C und Mineralöl-Typ (gemäß ISO 3498) gemessen, folgenden Druck stand 18 bar.
Wenn der Ölstandsanzeiger mit anderen Ölen oder Flüssigkeiten bzw. bei anderen Druck- und Temperaturbedingungen verwendet werden soll, kontaktieren Sie bitte die Technische Abteilung von Elesa+Ganter.
Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.
Andere Ausführungen
Sonderausführungen auf Anfrage
- Ölstandanzeiger mit Kunststoff SUPER-Thermoplast Schutzrahmen.
- Anzeiger mit zwei roten kugelförmigen Schwimmern (nur für die Ausführung ohne Thermometer).
*Eingetragenes Markenzeichen von DuPont Dow Elastomers.
