Ausführung
Material

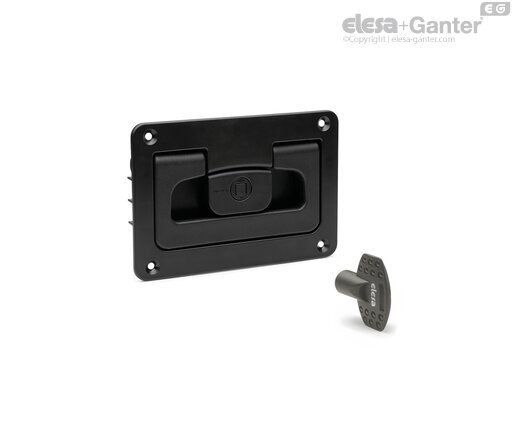

Gehäuse mit Durchlöchern für flache Senkkopfschrauben und Griff; aus glasfaserverstärktem Thermoplast (Polyamid PA), RAL 9005 schwarz (C9) oder Grau RAL 7040 (C33), matt.
Schlüssel aus Thermoplast (Polyamid PA), grau-schwarz.
Drehstift und Rückstellfedern
Gewindestift und Federn, Edelstahl
Mechanismus zur Griffverriegelung
Glasfaserverstärkter Thermoplast (Polyamid PA), schwarz oder grau.
Feder und Schrauben, Edelstahl.
Schalttafel-Schloss (QE), Vierkant-Nut (Q).
Hinweis
Funktionen und Anwendungen
Das Produkt wurde entwickelt, um ein versehentliches Öffnen des Griffs in Situationen zu verhindern, wo dies ein Hindernis darstellen könnte, beispielsweise bei der Bodenmontage.
Die Vierkant-Nut verfügt über eine bündig abschließende Schutzkappe, die das Eindringen von Schmutz oder Flüssigkeiten verhindert.
Technische Daten
Die in der Tabelle angegebenen WerteF1 (Hebewiderstand), F2 (Zugbelastung) und F3 (Druck) sind Ergebnisse von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Gebrauchsanweisung
Gebrauchsanweisung

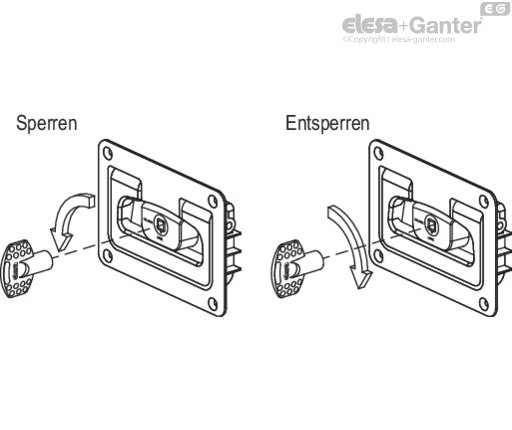

Verriegeln: Stecken Sie bei geschlossenem Griff den Schlüssel unter leichtem Druck in den dafür vorgesehenen Schlitz und drehen Sie ihn um 90° gegen den Uhrzeigersinn.
Entriegeln: Stecken Sie den Schlüssel unter leichtem Druck in den dafür vorgesehenen Schlitz und drehen Sie ihn um 90° im Uhrzeigersinn.
Montagehinweis

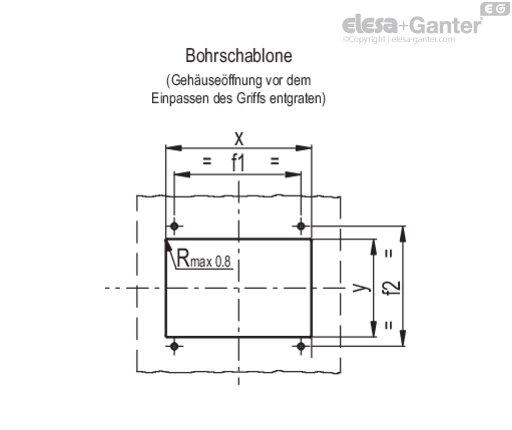

Ausnehmung entsprechend der Montageschablone fertigen.
| x | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
