Form
Ringöse
Stahl 1.6541
Lagergehäuse
Stahl 1.6541
Anschweißflansch
Stahl 1.6541

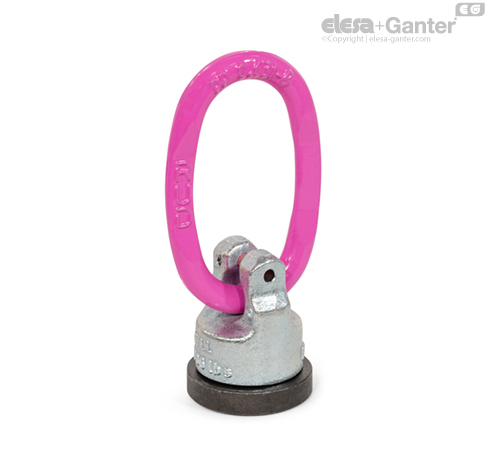

Anschlagwirbel GN 5861 sind drehbar kugelgelagert und werden mit separaten Anschlag- und Zurrmitteln verwendet. Sie werden an Lastaufnahmemitteln oder direkt an der Last angeschweißt und können dann Belastungen in beliebiger Richtung aufnehmen. Sie werden an Lastaufnahmemitteln oder direkt an der Last angeschweißt und können dann Belastungen in beliebiger Richtung aufnehmen.
Die Nenntragfähigkeit ist auf der Ringöse angegeben. Anschlagwirbel GN 5861 entsprechen der Maschinenrichtlinie 2006/42/EG und den DGUV-Grundsätzen GS-HM-36.
| Durchmesser d | Nenntragfähigkeit | F1 | F2 |
| in t (WLL) | max. in t | max. in t | |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Die angegebenen Belastungswerte gelten für eine Einsatztemperatur von –40 °C bis +200 °C. Weitere Informationen enthält die Betriebsanleitung.

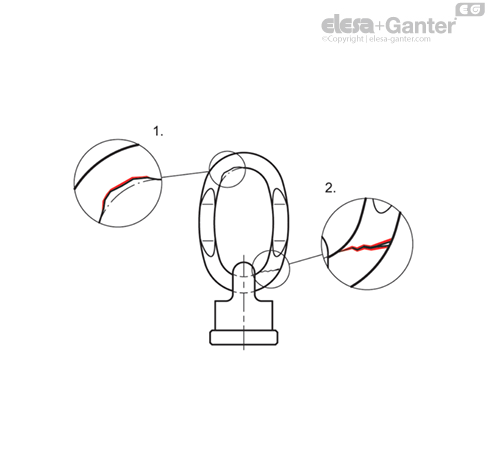

1. Wenn an der Öse eine Abnutzung von mehr als 10 % des Querschnitts vorliegt, ist das Lebensdauerende des Anschlagpunkts erreicht, was auch als Ablegereife bezeichnet wird.
2. Wenn der Anschlagwirbel verbogen ist oder Risse und sonstige Beschädigungen aufweist, ist der weitere Einsatz nicht mehr sicher und muss unterlassen werden.
In beiden Fällen muss der Austausch veranlasst werden.
Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei bzw. wird auf der Produktseite auf elesa-ganter.at digital bereitgestellt.
| Durchmesser d | Größe Schweißnaht |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
Die Schweißung muss von einem geprüften Schweißer nach ISO 9606-1 durchgeführt werden.
