GN 586.2
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Lastbügel
Stahl 1.6541
Lagergehäuse
Stahl
Schraube
Stahl
Feder
Stahl
RFID-Transponder
Frequenz 13,56 MHz (HF, IEC 15693)
Drehbare Lastbügel GN 586.2 werden mit separaten Anschlag- und Zurrmitteln verwendet. Sie werden an Lastaufnahmemitteln oder direkt an der Last angeschraubt und können dann Belastungen in beliebiger Richtung aufnehmen.
Die integrierte Federmechanik stellt sicher, dass sich der Lastbügel beim Heben und Zurren in eine lastgünstige Richtung dreht und verhindert dadurch eine ungünstige seitliche Belastung.
Die Nenntragfähigkeit ist auf dem Gehäuse angegeben. Drehbare Lastbügel GN 586.2 entsprechen der Maschinenrichtlinie 2006/42/EG und den DGUV-Grundsätzen GS-HM-36.
Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.

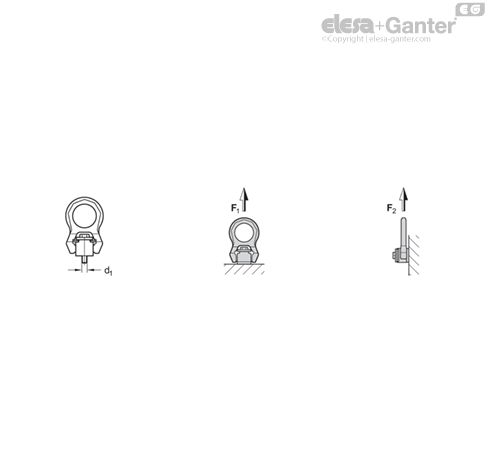

| d1 | F1 | F2 |
| max. in t | max. in t | |
| (Sicherheitsfaktor 4:1) | (Sicherheitsfaktor 4:1) | |
| M 8 | 0.7 | 0.7 |
| M 10 | 1 | 1 |
| M 12 | 1.35 | 1.35 |
| M 16 | 2.5 | 2.5 |
| M 20 | 4 | 4 |
| M 24 | 6.3 | 6.3 |
| M 30 | 8 | 8 |
Die angegebenen Belastungswerte gelten für eine Einsatztemperatur von –40 °C bis +200 °C. Weitere Informationen enthält die Betriebsanleitung.

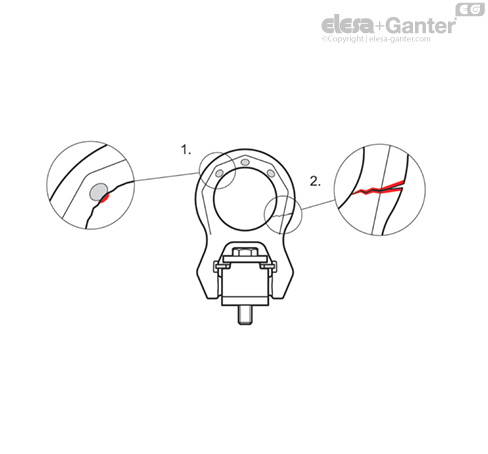

1. Anhand der Verschleißmarkierungen kann die Abnutzung des Anschlagpunktes kontrolliert werden. Wenn sich diese flächig mit der Außenkontur oder der Kontur der Bohrung decken, ist das Lebensdauerende des Anschlagpunkts erreicht, was auch als Ablegereife bezeichnet wird.
2. Wenn der Anschlagpunkt verbogen ist oder Risse und sonstige Beschädigungen aufweist, ist der weitere Einsatz nicht mehr sicher und muss unterlassen werden.
In beiden Fällen muss der Austausch veranlasst werden.
Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei bzw. wird auf der Produktseite auf elesa-ganter.at digital bereitgestellt.
