Ausführung
Material
Transparenter Kunststoff Thermoplast (Polyamid PA-T); resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha und Phosphorsäurenester
Kontakt mit Alkohol oder alkoholhaltige Reinigungsmittel vermeiden.
Schrauben
Messing vernickelt mit Innensechskant
Dichtungsringe
Gummi NBR (Perbunan) O-Ring.
Schwimmer
Kunststoff Thermoplast (Polyamid PA), rot, mit eingebautem Magneten welcher den elektronischen Kontakt aktiviert sobald der Ölstand den Minimalstand erreicht, welcher bei 40mm festgelegt ist (Abmessung l).
Sensorhalter
Wasserdicht, schwarz, mit einem eingebautem REED-Relais
Für eine korrekte Montage siehe Warnhinweise.
Verbindung
Rechter Seitenanschluss mit Schutz gegen Sprühwasser (Schutzklasse IP 65 gemäß EN 60529 Tabelle-).
Reflektor
Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.
Es kann vor dem Zusammenbau herausgenommen werden, um das Einfügen der Linien oder der Wörter zuzulassen.

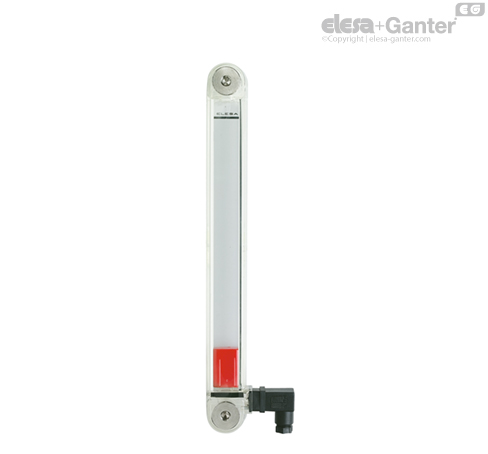

Standardausführungen
- HCY-E-NO: mit einem elektronischen Kontakt, normalerweise offen, der schließt, wenn der Mindest-Ölstand erreicht ist.
- HCY-E-NC: mit einem elektronischen Kontakt, normalerweise geschlossen, der öffnet, wenn der Mindest-Ölstand erreicht ist.
Maximale Gebrauchstemperatur
80°C (mit Öl).
Hinweis
Technische Daten
Der Ölstandanzeiger hält in Labortests bei 23°C und Mineralöl-Typ (gemäß ISO 3498) gemessen, folgenden Druck stand: 14 bar (HCY.76), 9 bar (HCY.127) und 8 bar (HCY.254).
Wenn der Ölstandsanzeiger mit anderen Ölen oder Flüssigkeiten bzw. bei anderen Druck- und Temperaturbedingungen verwendet werden soll, kontaktieren Sie bitte die Technische Abteilung von Elesa+Ganter.
Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.

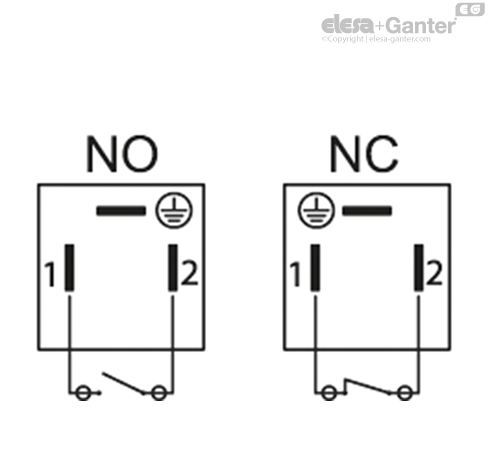

Elektrische Eigenschaften
| Elektrische Eigenschaften | MIN Füllstandsensor |
| Stromanschluss | AC/DC |
| Elektrische Kontakte | NO (Normal Offen) NC (Normal Geschlossen) |
| Maximaler Spannungsbereich | NC: 150 Vac, 150 Vdc NO: 230 Vac, 230 Vdc |
| Max. Schaltstrom | NC: 1A NO: 2A |
| Maximale Schaltleistung | NC: 20 W / 20 V.A. NO: 40 W / 40 V.A. |
| Kabelanschluss | Pg 7 (für Kabel mit Ø 6 oder 7 mm) |
| Leiterquerschnitt | Max. 1.5 mm2 |
| Keine Montage dieser Ölstandsanzeiger in der Nähe von magnetischen Feldern. |
