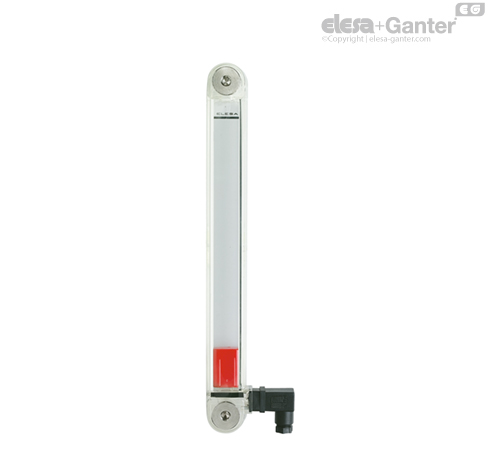

HCY-E-ST

Ölstandanzeiger

Material

Transparenter Kunststoff Thermoplast (Polyamid PA-T); resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha und Phosphorsäurenester

Kontakt mit Alkohol oder alkoholhaltige Reinigungsmittel vermeiden.

Schrauben

Messing vernickelt mit Innensechskant

Dichtungsringe

Gummi NBR (Perbunan) O-Ring.

Schwimmer

Kunststoff Thermoplast (Polyamid PA), rot, mit eingebautem Magneten welcher den elektronischen Kontakt aktiviert sobald der Ölstand den Minimalstand erreicht, welcher bei 40mm festgelegt ist (Abmessung l).

elektrischem Füllstandsensor (MIN)

Es wird ein elektrischer Impuls ausgelöst, wenn der Ölstand unter ein bestimmtes Niveau fällt.

Dazu befindet sich im Anzeiger ein Schwimmer mit einem Magneten, der in einer bestimmten Stellung (Flüssigkeitsstands-Minimum) einen Kontakt schließt (REED-Schalter).

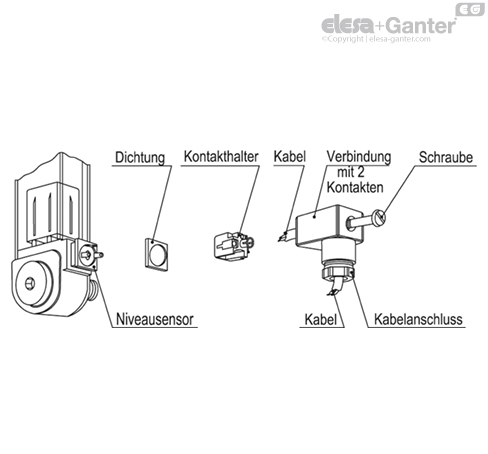

Verbindung

Rechter Seitenanschluss mit Schutz gegen Sprühwasser (Schutzklasse IP 65 gemäß EN 60529).

Elektrischer Temperatursensor (MAX 80°C)

Gleichzeitig kann mit Ölstandanzeigern HCY-E-ST auch ein elektrischer Impuls ausgelöst werden, wenn die Öltemperatur die voreingestellten 80°C erreicht. Dazu befindet sich im Anzeiger ein elektrischer Temperatursensor.

Für eine korrekte Montage siehe Warnhinweise.

Reflektor

Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.

Es kann vor dem Zusammenbau herausgenommen werden, um das Einfügen der Linien oder der Wörter zuzulassen.

Schrauben-Abdeckung

Kunststoff Thermoplast (Polymid PA), grau.

Standardausführungen

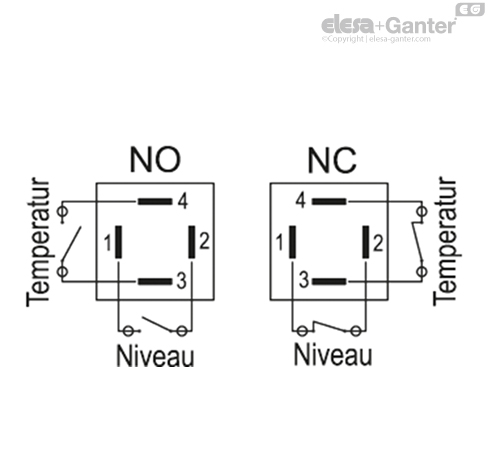

• HCY-E-ST-NO: mit einem elektronischen Kontakt, normalerweise offen, der schließt, wenn der Mindest-Ölstand erreicht ist.
• HCY-E-ST-NC: mit einem elektronischen Kontakt, normalerweise geschlossen, der öffnet, wenn der Mindest-Ölstand erreicht ist.

Maximale Gebrauchstemperatur

80°C (mit Öl).
