Ausführung
Material
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt.
Hinweis
Funktionen und Anwendungen

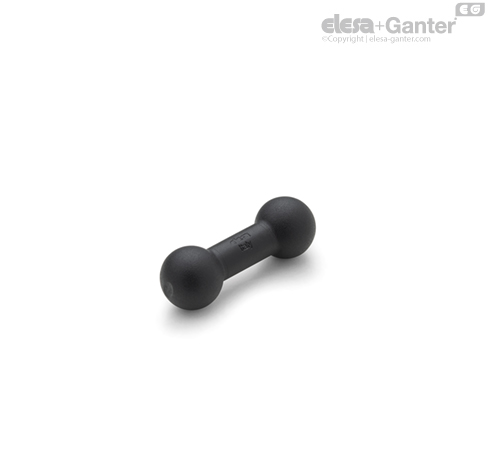

Das Doppel-Kugelgelenk ist für die Montage an den Klemmverbindern TCC ausgelegt.
Für jedes Doppel-Kugelgelenk müssen zwei Buchsen mit kugelförmigen Sitzen verwendet werden TCC-SJA, nicht im Lieferumfang enthalten.
Technische Daten
Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment von 5 Nm angezogen wurden.
Jedes Kugelgelenk ist frei drehbar und kann um maximal +/-30 Grad geneigt werden.
Montagehinweis

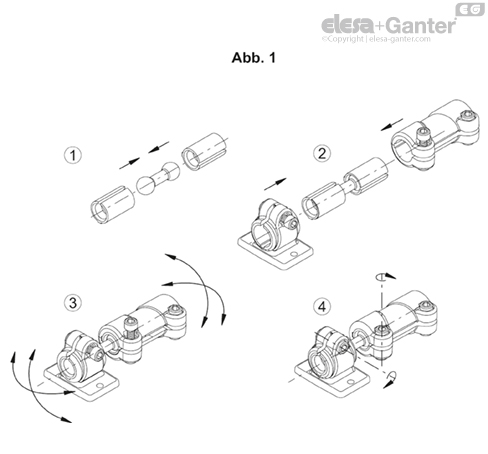

Montagehinweis (Abb. 1)
- Drücken Sie das Kugelgelenk in ein Ende der Buchse und wiederholen Sie den Vorgang für das andere Gelenk.
- Nach dem Lösen der Klemmschrauben setzen Sie die Buchsen in sie ein, bis sie einrasten.
- Drehen Sie die Gelenke in die gewünschte Richtung.
- Ziehen Sie die Schrauben der Klemmverbinder fest.
Wir empfehlen, die Klemmschrauben zu lösen, wenn die Position der Gelenke geändert werden muss.
