Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), grau ähnlich RAL7046, matt.
Standardausführungen

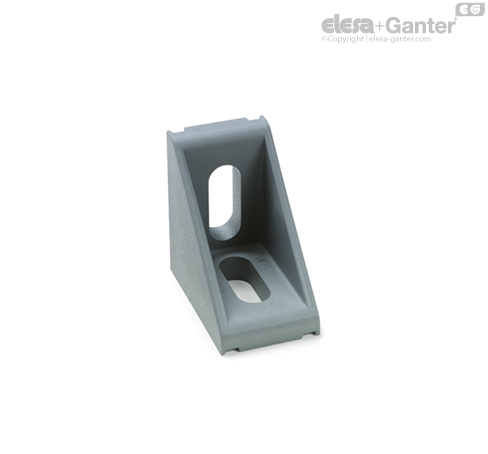

- SQT-A: mit zwei Langlöchern für M8 Schrauben.
- SQT-F: mit zwei Löchern für M8 Schrauben und Zentrierstegen.
- SQT-AF: einem Langloch und einem normalen Loch für M8 Schrauben und mit Zentrierstegen.
Wir empfehlen Schrauben Typ UNI 9327 zu verwenden.
Hinweis
Funktionen und Anwendungen
SQT.Verbindungswinkel werden zur einfachen Montage von Profilsystemen verwendet.
Die Form und das verwendete Material garantieren hohe mechanische Steifigkeit und hohe Temperaturbeständigkeit.
Technische Daten

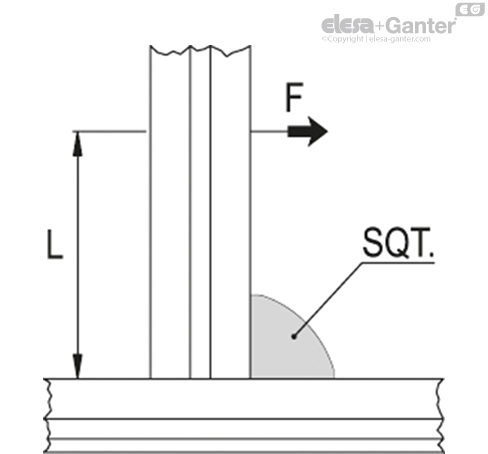

Für den korrekten Einsatz der Verbindungswinkel, müssen alle drei Werte (F), (F*l), (max. Anzugsmoment) beachtet werden.
| Artikelnummer | F [N] | F·L [Nm] |
| SQT.40-18 | < 600 | < 25 |
| SQT.40-25 | < 700 | < 30 |
| SQT.43-43 | < 750 | < 35 |
Zubehör
Zubehör auf Anfrage
Als Zubehör können Abdeckungen CO.SQT aus Kunststoff Polyester (PBT) grau, ähnlich RAL 7046, halbmatt bestellt werden (siehe Tabelle).
