PMC

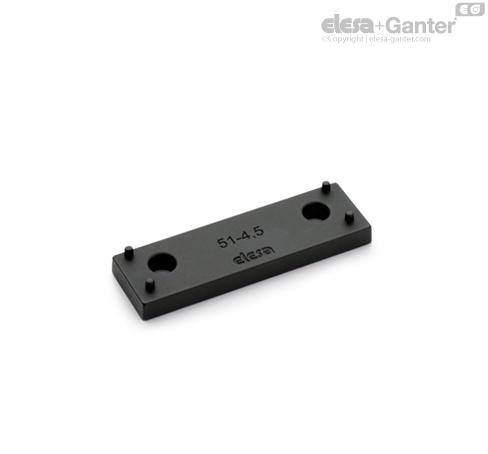

Distanzplatten für Scharniere

Funktionen und Anwendungen

Mit den PMC Distanzplatten können verschiedene Scharniere an derselben Tür bzw. am selben Türpfosten angebracht werden.

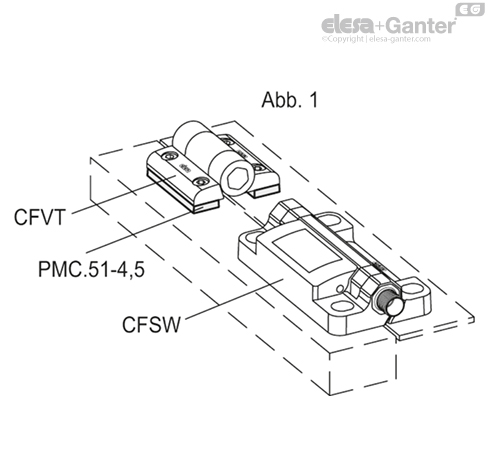

So kann z. B. CFVT, ein Scharnier mit Rastfunktion, mit einem Scharnier CFSW mit eingebautem Sicherheitsschalter für eine Tür verwendet werden, die in bestimmten Positionen offen bleibt und über eine Sicherheitsfunktion im Falle eines versehentlichen Öffnens verfügt (siehe Abb. 1).



Montagehinweis

Montieren Sie die Platte zwischen dem Scharnier und der Tür bzw. dem Türpfosten und drücken Sie sie nach unten, so dass die Zentriervorrichtungen auf der Platte mit dem Scharnier übereinstimmen (siehe Abb. 2).



Achten Sie bei der Montage darauf, dass die Scharniere auf der gleichen Achse liegen.

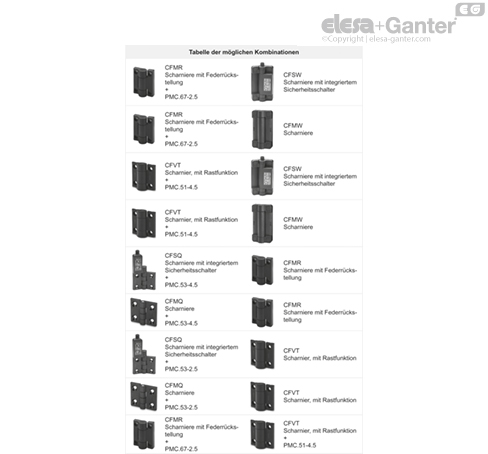

Um zu bestimmen, welche Platte und welche Scharniere zu verwenden sind, verwenden Sie die „Tabelle der möglichen Kombinationen“.

Prüfen Sie die korrekte Funktion der Scharniere für Ihren beabsichtigten Verwendungszweck.
