Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.

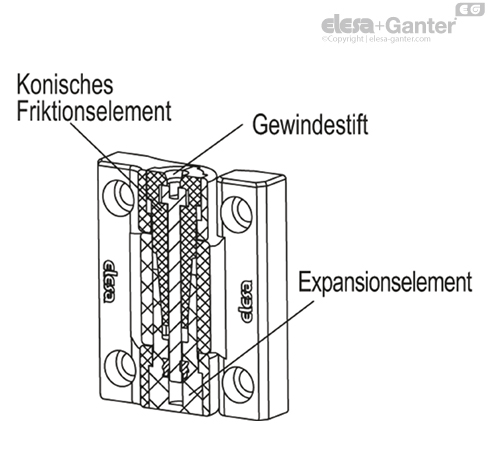

Konisches Friktionselement
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Expansionselement
Glasfaserverstärkter Thermoplast (Polyamid, PA), mit tribologischem Füllmaterial, schwarz, matt.
Stellschraube und Mutter
Stellschraube aus Edelstahl 1.4301
Mutter aus Edelstahl 1.4401
Standardausführung
Durchlöcher für M6-Zylinderschrauben, Innensechskant.
Hinweis
Drehwinkel (Richtwert)
Max 270° (-90° und +180° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Überschreiten Sie nicht das Rotationslimit, da es sonst zu Beeinträchtigung der Funktionsweise der Rückstellfeder kommen kann.
Funktionen und Anwendungen

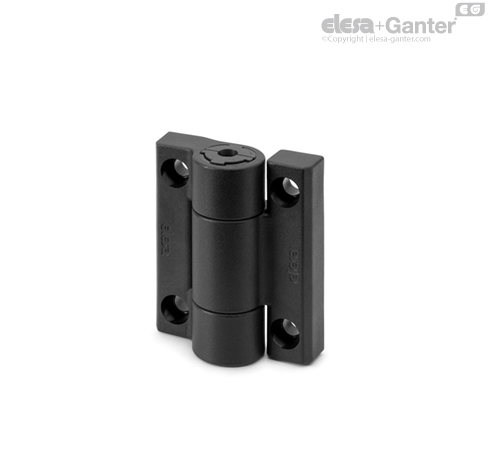

Das Hauptmerkmal des Scharniers CFU-RA ist die Möglichkeit, das Drehmoment der Tür beim Öffnen und Schließen einzustellen.
Es kann also auch dazu verwendet werden, die Tür von Zeit zu Zeit in einer festen Stellung zu verriegeln.
Das Einstellsystem (ELESA-Patent) wird durch Krafteinwirkung auf eine spezielle Stellschraube aktiviert, die sich in der Achse des Scharniers befindet Es ermöglicht, das Drehmoment des Scharniers in beiden Richtungen kontrolliert zu erhöhen oder zu verringern.
Die speziellen Geometrien dieser konischen Oberflächen und die tribologischen Eigenschaften der verschiedenen eingesetzten Materialien, die durch die Verwendung spezieller Additive erzielt werden, haben es ermöglicht, die Aufrechterhaltung des Drehmoments im Laufe der Zeit zu optimieren.
Drehmoment
Das maximale Drehmoment für die Verriegelung der Tür in einer bestimmten Stellung beträgt ca. 5 Nm (dies ist ein ungefährer Wert, der durch ein Drehmoment von ca. 3 Nm auf die Stellschraube entsteht). Bei Anwendungen, bei denen sich die Tür bewegen lassen muss, ist das maximale Verriegelungsmoment geringer.
Im Laufe der Zeit kann es (auch als Folge der Umgebungsbedingungen) erforderlich sein, mit der Stellschraube das gewünschte Verriegelungsmoment wiederherzustellen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| CFU-RA.67 | 900 | 3000 | 700 | 4500 | 800 | 3600 |
