Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Achse exzentrisch mit Achtkant
Kunststoff Thermoplast (Polyacetal POM), schwarz
Schrauben-Abdeckung
Kunststoff Thermoplast (Polyester PBT), schwarz, glänzend, Montage durch Einschnappen
Abdeckung für Anschlusskontakt
Kunststoff (Thermoplast), schwarz, matt, nach der Montage angebracht
Scharnier Montage auf Rahmen und Türen
Bohrungen für Sechskantschrauben, Zylinderkopfschrauben mit Innensechskant oder M5 Sechskanntmuttern (UNI 5588)
Hinweis
Funktionen und Anwendungen

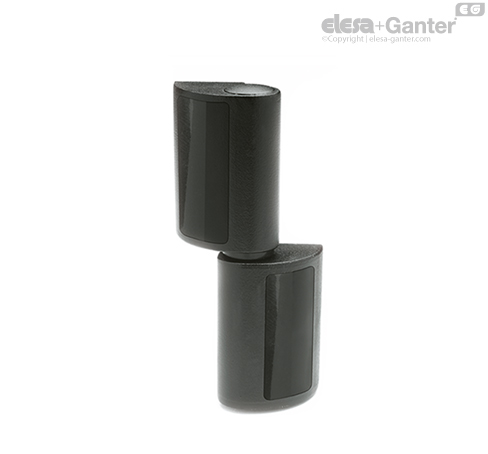

CFO. Scharniere (ELESA patentiert), wurden so entwickelt um bei der Montage die Lage der Türe in Bezug auf den Rahmen zu verändern, bzw. auszurichten.
Sie können an Türen angebracht werden welche sich sowohl rechts als auch links öffnen lassen. Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien-.
| Beständigkeitsprüfungen |
| Axiale Belastbarkeit | Radiale Belastbarkeit |
 |  |
| Parallele Ebene | Rechtwinkelige Ebene | Parallele Ebene | Rechtwinkelige Ebene |
Maximale Tragfähigkeit
Ea [N] | Maximale Tragfähigkeit
Er [N] |
| 290 | 200 |
Die Bruchlast wurde nicht ermittelt, da zuvor eine Verformung eintritt, wodurch die Scharniere nicht mehr verwendbar sind.
Sonderausführungen auf Anfrage
Sonderausführungen auf Anfrage
Schrauben-Abdeckkappe in verschiedenen RAL Farben

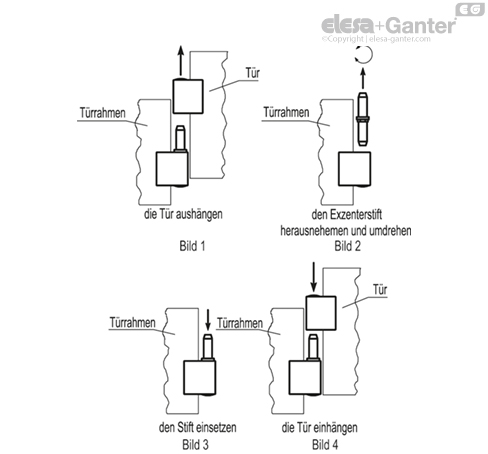

Gebrauchsanweisung

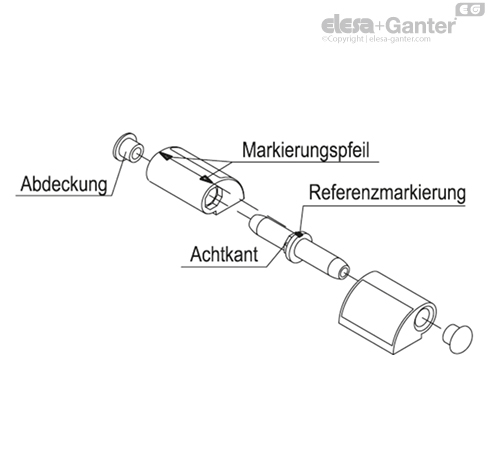

Montagehinweis
- Scharnierteil mit Achtkant-Aufnahme für den Exzenterstift am Türrahmen an der Tür befestigen.
- Scharnierstifte mit Achtkant in die am Türrahmen befestigten Scharnierteile einsetzen. Dabei muss die Referenzmarkierung des Exzenterstiftes mit dem Pfeil am Scharnier übereinstimmen.
- Die Tür durch Ausrichten der Scharnierteile auf den Exzenterstiften einhängen.
Ausrichtung der Tür
Zum Ausrichten der Tür kann der Exzenterstift des oberen und unteren
Scharnieres in die erforderliche Position gedreht werden.
Anordnung der Scharniere

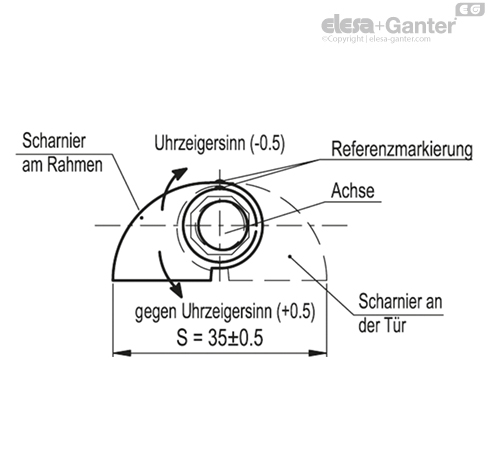

Der Exzenterstift kann über den Achtkant in acht Stellungen positioniert werden, um die verkantete Tür auszurichten. Um die Tür mit dem Rahmen auszurichten, ist es unter Umständen notwendig, die Exzenterstifte beider Scharniere zu justieren.
Justierbeispiele

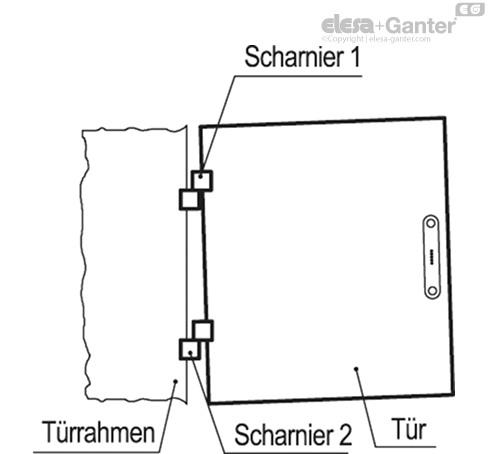

Tür auf der Unterseite verkantet
Um die Tür mit dem Rahmen auszurichten, den Exzenterstift des Scharnier 1 nach links (entgegen dem Uhrzeigersinn) und den Exzenterstift des Scharnier 2 um 45° bzw. 90° nach rechts drehen.

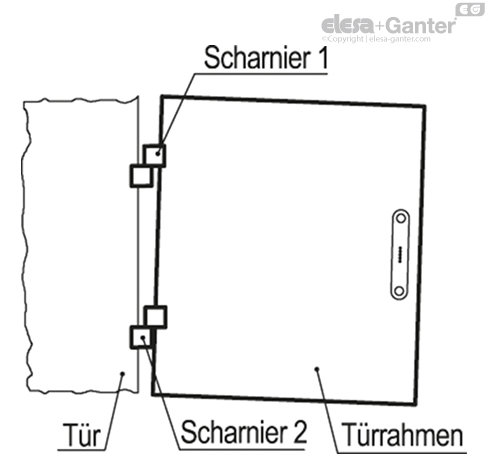

Tür auf der Oberseite verkantet
Um die Tür mit dem Rahmen auszurichten, den Exzenterstift des Scharnier 1 nach links (entgegen dem Uhrzeigersinn) und den Exzenterstift des Scharnier 2 um 45° bzw. 90° nach rechts drehen.
