Ausführung
Material
Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polymid PA), schwarz, matt.
Flache Unterlegscheibe
Edelstahl A4 UNI 6593-MT
Stufenscheibe
NBR Gummi, Härte 70 Shore A.
Produziert aus FDA konformen Material (FDA CFR.21 und EU 10/2011).
Achse
Edelstahl nichtrostend 1.4305
Standardausführung
Rahmenseite: Bohrung für Senkschrauben
Türseite: Durchgangsbohrung mit Einhausung für Rundkopfschrauben mit quadratischem Unterkopf entspricht UNI 5732 (wählen Sie die korrekte Schraubenlänge entsprechend der Dicke der Glasscheibe oder Platte).
Hinweis

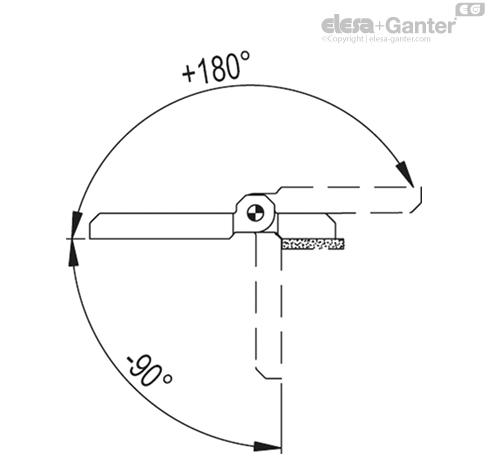

Drehwinkel (Richtwert)
Max 270° (-90° und +180° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| CFM-TR-G-B.40-SH-5 | 300 | 750 | 420 | 2500 | 420 | 1000 |
| CFM-TR-G-B.50-SH-6 | 270 | 1040 | 480 | 3500 | 480 | 1000 |
| CFM-TR-G-B.60-SH-6 | 250 | 1200 | 370 | 5000 | 370 | 2500 |
Die in den Tabellen angegebenen maximalen Betriebslastwerte der verschiedenen Scharniere sind lediglich Richtwerte, da sie das Ergebnis von Tests sind, die in unseren Labors bei kontrollierter Temperatur und Luftfeuchtigkeit (23°C - 50 % rel. Luftfeuchtigkeit), unter bestimmten Einsatzbedingungen und für einen begrenzten Zeitraum durchgeführt wurden. Es wird in jedem Fall empfohlen, die ordnungsgemäße Funktion während der Durchführung der jeweiligen Struktur zu überprüfen.
Gebrauchsanweisung

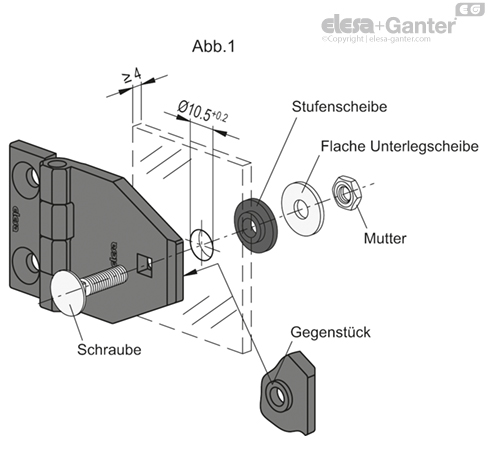

Montagehinweis auf Glasscheiben oder Platten
- Bohrung der Glasscheibe bzw. Platte mit Ø 10,5 +0,2 (Mindestdicke 4mm).
- Platzieren Sie das Scharnier von vorne in der Mitte des passenden Teils (d3) in der Bohrung und setzen Sie die Schraube ein.
- Setzen Sie auf der Gegenseite die Stufenscheibe und eine flache Unterlegscheibe ein, und ziehen Sie sie mit einer Mutter fest (Abb. 1).
Für korrekte Funktion müssen mindestens zwei Scharniere installiert werden.
