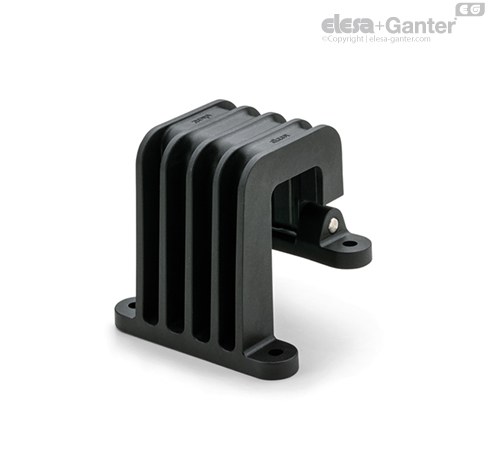

Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polymid PA), schwarz, matt.
Edelstahl 1.4301.
Durchlöcher für die Montage durch Bolzen mit Muttern oder Zylinderkopfschrauben mit Unterlegscheibe UNI 6592.
Scharnier zur Verwendung bei Türen und Rahmen von Kastenstrukturen aus Stahlblech.

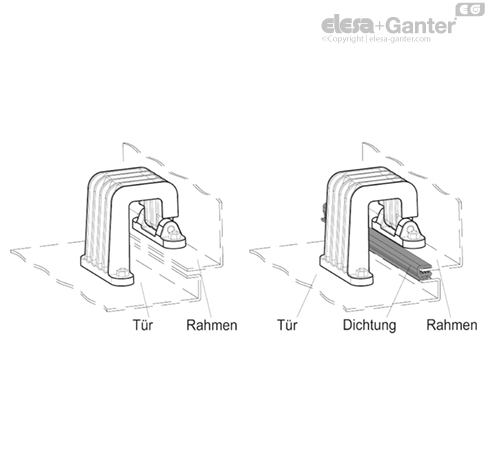

An Tür und Rahmen können Dichtungen angebracht werden, um das Eindringen von Staub und Fremdkörpern zu verhindern.
Max 180° (-90° und +90° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf derselben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
| Beständigkeitsprüfungen | |||||||||||
| Axiale Belastbarkeit (0°) | Axiale Belastbarkeit (-90°) | Axiale Belastbarkeit (+90°) | Radiale Belastbarkeit (0°) | Radiale Belastbarkeit (-90°) | Radiale Belastbarkeit (+90°) | ||||||
| Maximale Tragfähigkeit Ea [N] | Bruchlast Ra [N] | Maximale Tragfähigkeit Ea [N] | Bruchlast Ra [N] | Maximale Tragfähigkeit Ea [N] | Bruchlast Ra [N] | Maximale Tragfähigkeit Er [N] | Bruchlast Rr [N] | Maximale Tragfähigkeit Er [N] | Bruchlast Rr [N] | Maximale Tragfähigkeit Er [N] | Bruchlast Rr [N] |
| 390 | 1350 | 375 | 1110 | 310 | 1340 | 370 | 1170 | 390 | 1330 | 490 | 1280 |
Die maximalen Nutzlasten sind jene Lasten, die zu einer Verformung eines einzelnen Scharniers von 2 mm führen.
