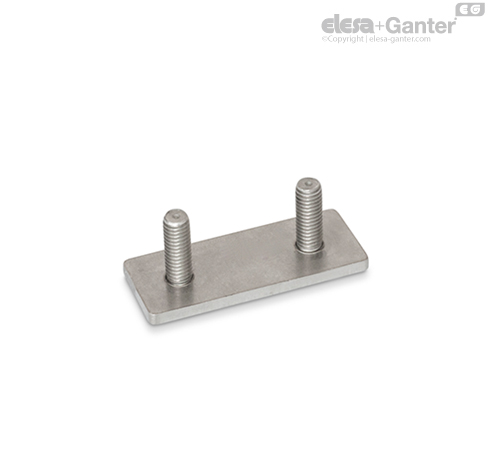

GN 2376
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Platte
Edelstahl 1.4301 NI
matt, gleitgeschliffen MT
Gewindebolzen
Edelstahl 1.4005 / 1.4567
eingepresst
Gewindeplatten GN 2376 sind als Zubehör für mehrere Scharnier-Familien ausgelegt. Durch die Verwendung werden zusätzlich benötigte Gewinde, Schrauben, Muttern und Unterlegscheiben bei der Montage überflüssig. Ein aufwändiges Vormontieren der genannten Bauteile sowie ein Gegenhalten beim Anziehen oder Lösen entfällt.
Die Befestigung der Gewindeplatten erfolgt von außen über Durchgangsbohrungen in der Gehäusewand, alternativ durch Anschweißen an den Wandinnenseiten. In diesem Fall wird ein effektiver Schutz vor Vandalismus erreicht und die Gehäuseaußenseiten bleiben frei von Anbauteilen, die nicht zum Design passen oder zwecks leichter Reinigbarkeit komplett vermieden werden sollen.
