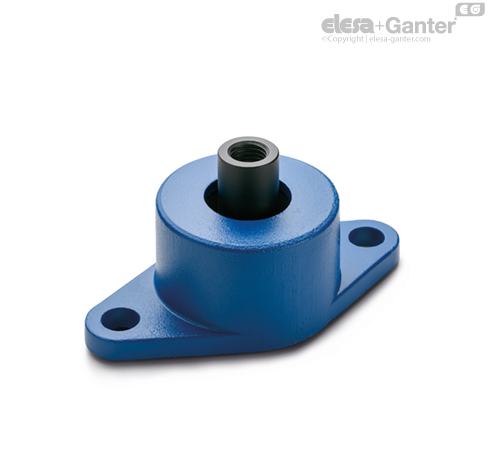

Ausführung
Flanschkörper
Blau lackiertes Aluminium, emaille auf Nitrocellulosebasis RAL 5010.
Gewindebuchse
Stahl, schwarz lackiert.
Schwingungsdämpfer
Gummi (NBR)
Härte 30, 50, 60 Shore A ±5.
Hinweis
Funktionen und Anwendungen
Werden im Allgemeinen zur Isolation starker Schwingungen eingesetzt; überall da, wo Zug- und Druckfestigkeit notwendig sind.
Schwingungen können verursachen:
- Fehlfunktionen und Verringerung der Maschinen-Lebensdauer.
Sie sind insbesondere geeignet für die Verwendung in Maschinenwerkzeugen, Pressen zur Formung von Kunststoffmaterialien, Spezialmaschinen und Stoßdämpfern.
Siehe Hochleistungs-Schwingungsdämpfer: Merkmale und Auswahlkriterien.
Die in den Diagrammen gezeigten Durchbiegungskurven wurden unter Verwendung von Durchschnittswerten durch statische Versuche ermittelt.
Die tatsächlichen Werte können um ca. ±10 % von den Werten in der Grafik abweichen.
| Artikelnummer | Statische Belastbarkeit | Axiale Haltekraft |
Min. Last
[N] | Max. Last
[N] | Min. Ablenkung
[mm] | Max. Ablenkung
[mm] | Min. Last
[N] | Max. Last
[N] | Min. Ablenkung
[mm] | Max. Ablenkung
[mm] |
| AVG-50-30 | 300 | 1600 | 1 | 3.5 | 300 | 1400 | 1 | 3 |
| AVG-50-50 | 450 | 2580 | 1 | 3.5 | 450 | 2200 | 1 | 3 |
| AVG-50-60 | 750 | 4300 | 1 | 3.5 | 750 | 3900 | 1 | 3 |
| AVG-75-30 | 400 | 2500 | 1 | 6 | 400 | 2700 | 1 | 6 |
| AVG-75-50 | 600 | 4000 | 1 | 6 | 600 | 4500 | 1 | 6 |
| AVG-75-60 | 800 | 5000 | 1 | 6 | 800 | 6500 | 1 | 6 |
| AVG-90-30 | 140 | 4800 | 1 | 6.5 | 140 | 2900 | 1 | 6.5 |
| AVG-90-50 | 240 | 8100 | 1 | 6.5 | 240 | 4400 | 1 | 6.5 |
| AVG-90-60 | 500 | 17500 | 1 | 6.5 | 500 | 8800 | 1 | 6.5 |
Die Mindestlast ist der Wert, bei dessen Unterschreitung der Schwingungsdämpfer nicht in der Lage ist, die Schwingungen zu isolieren, da er dafür zu steif wäre.
Die Maximallast ist der Wert, bei dessen Überschreitung Störungen auftreten können, die die Funktionstüchtigkeit des Schwingungs-dämpfer beeinträchtigen können.
Die Mindestableitung ist die Stauchung des schwingungsdämpfenden Trägers entsprechend der Mindestlast.
Die Maximalableitung ist die Stauchung des schwingungsdämpfenden Trägers entsprechend der Maximallast.
