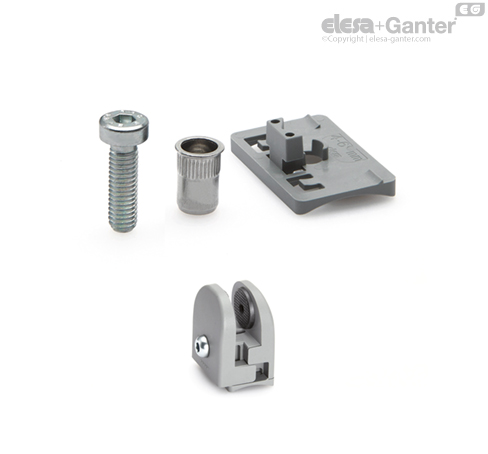

APC

Adapter für PC-Halter an Rundrohren

Funktionen und Anwendungen

APC Adapter erlauben die Montage von PC Halter für Flächenelemente an Rundrohren. Zur Montage der Blindnietmutter M6 ist ein marktübliches Werkzeug, ein sog. Setzgerät erforderlich.Die Adapter geben die besten ästhetischen Ergebnise für Platten mit einer Dicke zwischen 4 und 6 mm und Rohren mit Durchmessern, wie folgt:

• 30÷34 mm
• 40÷43 mm
• 48÷52 mm.

Montagehinweis

• Einfügen der M6 Zylinderkopfschraube mit DIN 7984 Innensechskant in das Kunststoffteil.
• Fügen Sie den Adapter in den Schlitz des PC, bis die Rastklammer einrastet.
• Bohren Sie ein Loch von 9 mm in das Rohr.
• Den Gewindeeinsatz auf dem Rohr mit einer Nietmaschine anbringen.
• Installieren Sie die Klammer auf dem Rohr, durch die Schraube in den Gewindeeinsatz und ziehen sie diesen fest.
