PPR

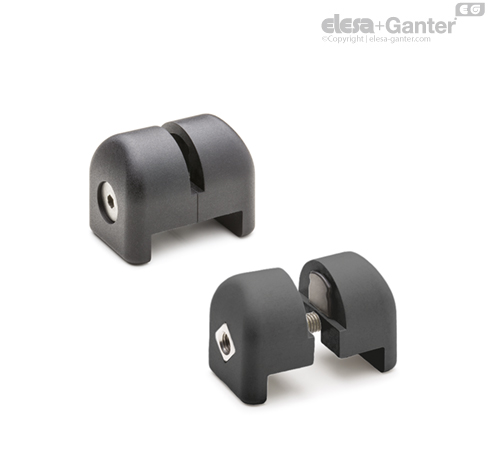

Halter für Flächenelemente und elektro-geschweißte Gitter

Funktionen und Anwendungen

• PPR.25: für Vierkant-Profile von 25 mm oder 1".
• PPR.30: für Vierkant-Profile von 30 mm
• Die Gummieinlagen versichern selbst bei Vibrationen einen perfekten Halt der eingespannten Flächenelemente.
• Der 7,5 mm Abstand zwischen dem eingespanntem Flächenelement und dem Profil verhindert Schmutzansammlungen.
• Betriebssicherheit in Übereinstimmung mit ISO 13857, 4.2.4.
• Um eine Sicherheitsgefährdung zu vermeiden, muss der Sicherheitsabstand (D) vom Halter zu z.B. sich bewegende Maschinenteile berücksichtigt werden (siehe Abb. 1)!

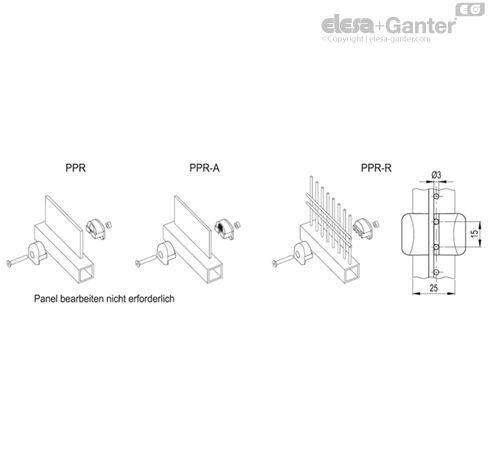

Montage des Klemmhalters auf das Profil

Zum Fixieren des Flächenelements ist keine Bohrung notwendig.

Die Klemmbacken mit der mitgelieferten Schraube und Mutter am Profil und Flächenelement bzw. am Profil und Metallgitter festziehen.
