Ausführung
Kordelgriffe
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Eingesetzte Spindel
Einfassung
Kunststoff Thermoplast
Sichtscheibe
Kunststoff Thermoplast (Polyamid PA), transparent, alterungsbeständig, schlagfest
Resistent gegen Lösungsmittel, Öle, Fette und andere chemische Stoffe (jedoch nicht alkoholbeständig)
Skala
Aluminium, matt, eloxiert
Teilstriche und Ziffern schwarz, aufsteigend im (D) oder gegen Uhrzeigersinn (S)
Standardausführung
Buchse Stahl, brüniert, schwarz, Bohrung mit H7 Sackloch, am Schaft angebracht mittels mitgelieferten Halteschraube mit Innensechskant und Abdeckkappe UNI 5929-85.

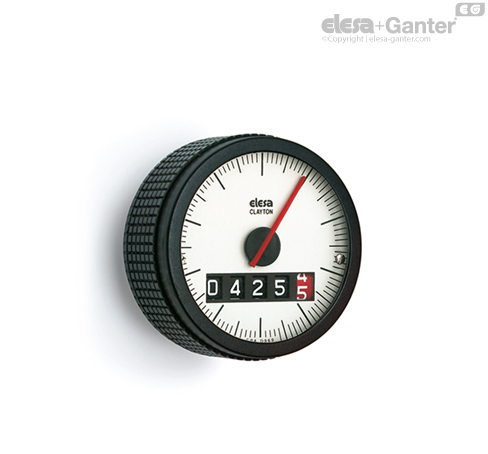

Anzeige
Fünf-stelliges Rollenzählwerk und ein roter Zeiger aus Kunststoff. Ziffern des roten Rollenzählwerks zeigen die Dezimalstellen an, der rote Zeiger die Hunderstel.
Die Ziffern des Zählwerkes sind gut leserlich gestaltet, die Dezimalstellen sind rot abgesetzt. Eine Umdrehung des roten Zeigers entspricht einer Spindelumdrehung. Dadurch wird ein sehr genaues und in Verbindung mit der Digitalanzeige des Zählwerkes auch sehr einfaches Ablesen der Position ermöglicht.
Pendelsystem kugelgelagert: maximale Lesegenauigkeit
IP Schutzart
Gehäuse, Zeigerwelle und Sichtscheibe sind aus einem Stück gefertigt bzw. durch Ultraschall verschweißt; damit sind die Stellungsanzeiger absolut dicht, spritzwassergeschützt und korrosionsfest, siehe EN 60529 Tabelle.
Hinweis
Funktionen und Anwendungen
Das Pendelsystem ist kugelgelagert für eine präzise Anzeige, verwendbar auch bei bis 60º geneigten Spindeln.
Sonderausführungen auf Anfrage
Sonderausführungen auf Anfrage
- Kein Zeiger
- Anzeige ohne Skala
- Kundenspezifische Anzeigen mit Logo
- Befüllung mit Paraffinöl, maximale Gebrauchstemperatur 40°C
- Sonderzählwerke nach einer Umdrehung
