VDN-XX
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Hoch belastbarer Kunststoff (Duroplast PF), schwarz, glänzend
SC-XX- ist aus glasfaserverstärktem Thermoplast (PA), schwarz, matt
I.301+x- ist aus Duroplast, schwarz, glänzend
Nabenbuchse Stahl brüniert (ungebohrt)
In der Tabellen finden Sie die Maximalwerte für d Durchmesser und p Bohrungstiefe.

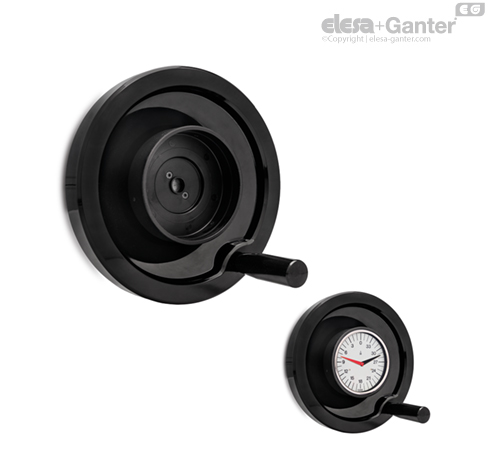

VDN-XX Scheibenhandräder können für analoge Stellungsanzeiger mit Pendelsystem verwendet werden GA05.
Siehe auch "Montagehinweis"für Stellungsanzeiger mit Pendelsystem.
Ausführung mit manuellem Reset: der Anzeigenwert kann in jeder Lage innerhalb des zulässigen Positionierungsbereiches zurückgesetzt werden. Somit können spätere Anzeigenwerte wieder auf Ausgangsstellung gebracht werden. Um die Werte zurückzustelllen, muss das Gehäuse des Stellungsanzeigers so lange gedreht werden, bis die zwei Zeiger die Null-Stellung erreicht haben, ohne dabei den Stellungsanzeiger selbst mitzudrehen. Der Verstellvorgang funktioniert sehr einfach, kann aber Positions-Missstellungen verhindern.
