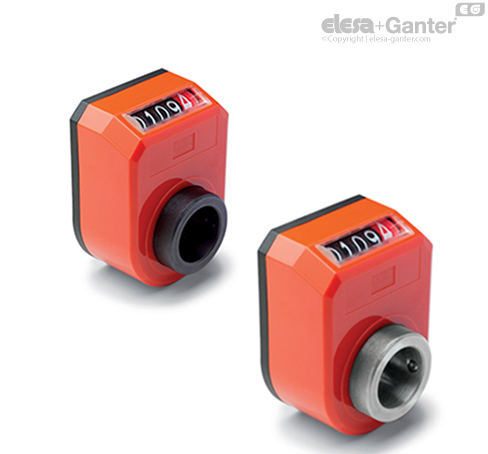

Ausführung
Gehäuse
Hoch belastbarer Kunststoff Thermoplast (Polyamid PA)
Grundplatte schwarz
Gehäuse in den Farben:
- C2: RAL 2004 orange, glänzend
- C3: RAL 7035 grau, glänzend
- C1: RAL 7021 schwarz-grau, glänzend
- C55: RAL 5005 blau, glänzend
Die beiden Gehäuseelemente sind durch Ultraschall verschweißt, wodurch ein Eindringen von Staub verhindert wird.
Sichtscheibe
Transparenter Kunststoff Thermoplast (Polyamid PA-T), im Gehäuse eingepresst, perfekte Abdichtung (bei Reinigungen auf alkoholhaltige Lösungsmittel verzichten).
Anzeige
Zeigt die Umdrehungen der Welle an, ausgehend von der 0-Stellung.
Fünf-stelliges Rollenzählwerk. Ziffern der roten Zählwerke zeigen die Dezimalstellen. Eine kleine, zusätzliche Skalierung neben der letzten Dezimalstelle bietet eine noch bessere Messgenauigkeit.
Das Display kann an einer anderen Stelle sein (siehe "Beispiel zu Bestellbezeichnung")
- AN: Zählwerk schräg oben
- AR: Zählwerk schräg unten
- FN: Zählwerk vorne oben
- FR: Zählwerk vorne unten
Dichtung
O-Ring (NBR Gummi), zwischen Gehäuse und Hohlwelle
Abdichtung Rückseite
Moosgummidichtung
Standardausführung
Buchse mit Ø 20 mm H7 Bohrloch, wird mittels Gewindestift mit Innensechskant mit dem Schaft verbunden.
- DD52R: Buchse Stahl, brüniert
- DD52R-SST: Buchse INOX Edelstahl, 1.4305
Drehrichtung
- D: Zahlenwert steigend bei Rechtsdrehung
- S: Zahlenwert steigend bei Linksdrehung
Gewicht
97 Gramm

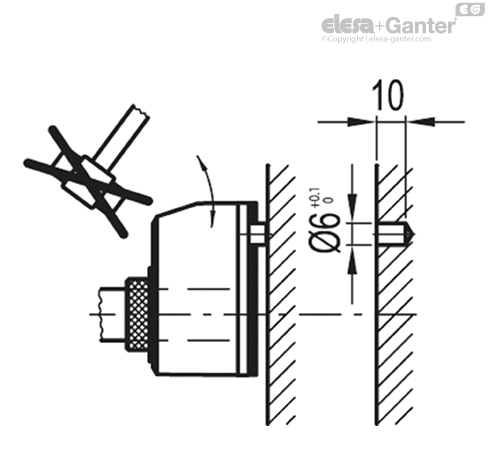

Hinweis
Funktionen und Anwendungen

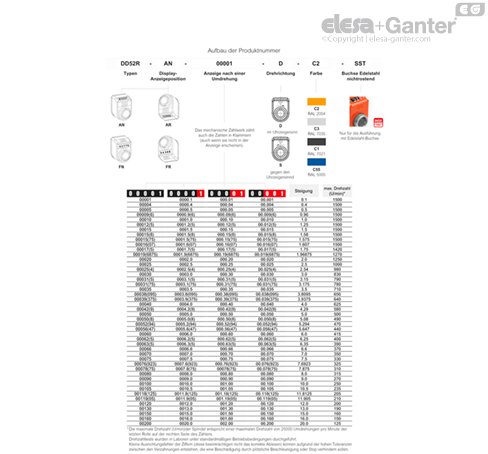

Der Stellungsanzeiger kann in jeder Position auf Spindeln angebracht werden, um eine bestmögliche Ablesbarkeit der Position einer Maschinenkomponente zu gewährleisten. (siehe "Beispiel zu Bestellbezeichnung")
Ergonomie und Design
Die Ziffern des Zählwerkes sind gut leserlich gestaltet, wobei sie durch einen Lupeneffekt der Sichtscheibe noch vergrößert werden.
Kombinationsmöglichkeiten
Sonderausführungen auf Anfrage
Sonderausführungen auf Anfrage
- Sonderzählwerke nach einer Umdrehung
- Gehäuse in verschiedenen Farben
- Vollkommen abgedichtete Stellungsanzeiger mit Schutzart IP67EN 60529 Tabelle Messingbuchse mit doppelter O-Ring Dichtung im hinteren Hohlraum der Grundplatte.
