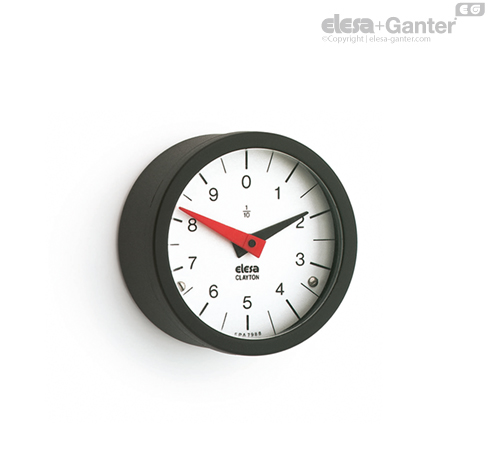

GA11 - GA12

Stellungsanzeiger

Gehäuse

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.

Eingesetzte Spindel

Einfassung

Kunststoff Thermoplast

Sichtscheibe

Kunststoff Thermoplast (Polyamid PA), transparent, alterungsbeständig, schlagfest

Resistent gegen Lösungsmittel, Öle, Fette und andere chemische Stoffe (jedoch nicht alkoholbeständig)

Skala

Aluminium, matt, eloxiert

Teilstriche und Ziffern schwarz, aufsteigend im (D) oder gegen Uhrzeigersinn (S)

Anzeige

Das Untersetzungsverhältnis gibt an, wieviele Spindelumdrehungen (langer, roter Zeiger) erforderlich sind für eine Umdrehung des kleineren, schwarzen Zeigers.

Pendelsystem kugelgelagert: maximale Lesegenauigkeit

Untersetzung

Um die Untersetzung auszuwählen siehe Einleitung zu Stellungsanzeiger.

IP Schutzart

Gehäuse, Zeigerwelle und Sichtscheibe sind aus einem Stück gefertigt bzw. durch Ultraschall verschweißt; damit sind die Stellungsanzeiger absolut dicht, spritzwassergeschützt und korrosionsfest, siehe EN 60529 Tabelle.
