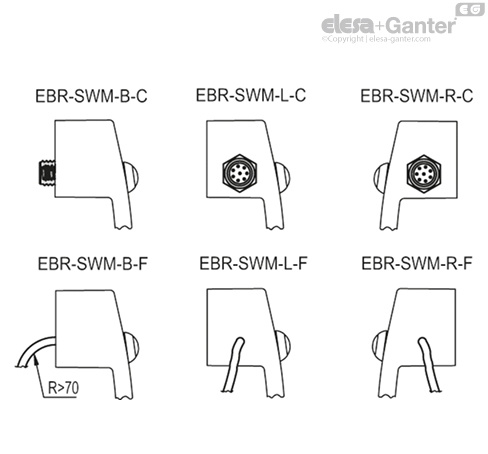

EBR-SWM-B-C
EBR-SWM

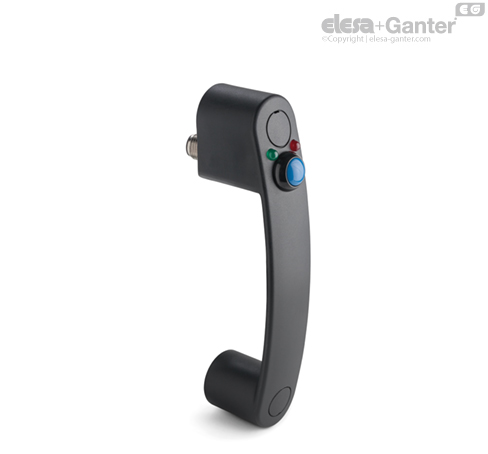

Bügelgriff mit monostabiler elektrischer Schaltfunktion
Kunststoff Thermoplast selbstverlöschend
Verbinder, Anschluss unten
Kunststoff Thermoplast selbstverlöschend
Verbinder, Anschluss unten

78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Glasfaserverstärkter Thermoplast, Polyamid (PA), zertifiziert gemäß UL-94 V0, selbstverlöschend, schwarz.
Die Vorrichtung wurde für normal offenen Kontakt (NO) und normal geschlossenen Kontakt (NC) entworfen.
Wechsel der Funktion durch Drücken des blauen Knopfes (monostabiler Kontakt).

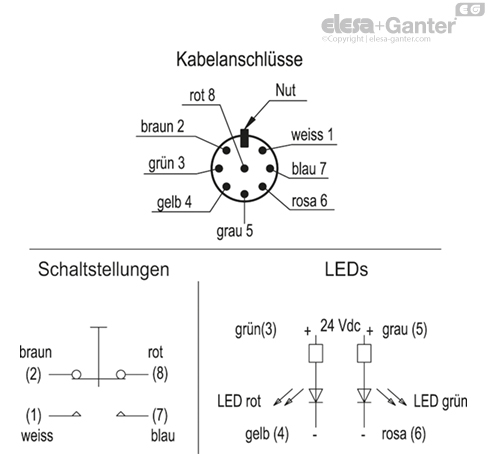

Eine rote LED und eine grüne LED können über eine externe Logikschaltung so konfiguriert werden, dass sie den Status des Schalters anzeigen.
Spannungsbereich 24 Vdc ± 15%
Kunststoff Thermoplast, schwarzgrau, matt. Montiert geliefert, demontierbar mit Schraubenzieher
Schutzart IP65, gemäß EN 60529.
Durchlöcher für Zylinderschrauben mit Innensechskant.
8-polige Kabel UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
Diese Bügelgriffe werden üblicherweise an Maschinen oder Schutzvorrichtungen eingesetzt.
Die LEDs können über eine externe Logikschaltung so konfiguriert werden, dass sie den jeweiligen Status des Tasters anzeigen. Anwendungsbeispiel: Wenn die Maschine läuft, ist die rote LED eingeschaltet und die grüne LED ausgeschaltet. Durch Drücken des Tasters verlangt der Bediener Zugriff zum geschützten Bereich. In diesem Fall wird die grüne LED eingeschaltet und die rote LED ausgeschaltet.
Die mechanische Lebensdauer des Tasters beträgt 1 x 106 Schaltzyklen.
Das Produkt wurde gemäß den Normen EN60947-1:2007 +A1:2021 +A2:2014 EN 60947-5-1:2017 hergestellt. Das CE-Zeichen ist auf einer Seite des Griffs sichtbar.

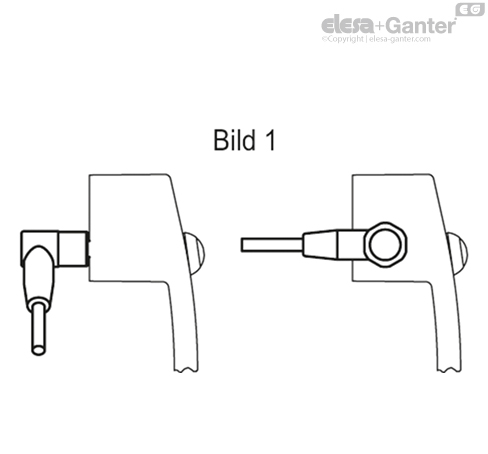

Wird ein Winkelstecker als Erweiterung verwendet, ist der Kabelausgang wie in Bild 1 gezeigt.
EBR-SWM Bügelgriffe können mit EBR Bügelgriffen kombiniert werden.
Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Elektrische Eigenschaften | |||
Last | Spannungsbereich | Schaltstrom | Maximale Schaltzyklen |
Resistiv | 28 Vdc | 4 A | 25000 |
Resistiv | 115 Vac, 60 Hz | 1 A | 25000 |
Induktiv | 28 Vdc | 2 A | 25000 |
DWV | 1050 Vrms | - | - |
Logikebene | 5 Vdc | 10 mA | 1 x 106 |
Kurzschlussstrom: 1000 A |
*Bei der Version mit Steckverbinder beträgt die maximal zulässige Spannung 24 V und der maximal zulässige Strom 2 A.
