CMS

Schnappverschlüsse

Funktionen und Anwendungen

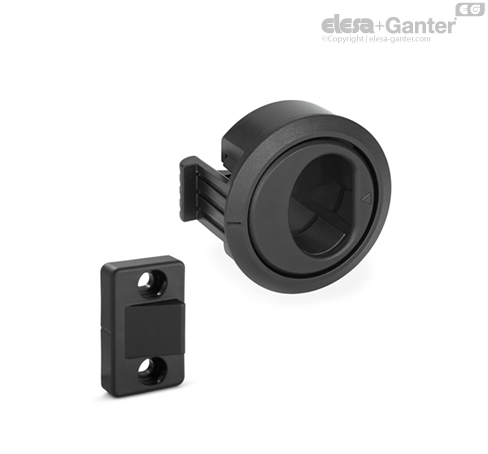

CMS vereint die Funktion eines Griffes und eines Schnappverschlusses in einem Produkt.

Die Tür kann durch Ziehen des Griffes Richtung Dreiecks-Markierung geöffnet werden.

Das Kupplungselement kann auf einen Rahmen (Abb. 1) oder einem Profil (Abb. 2) angebracht werden.



Montagehinweis

• Montagebohrung in der Türe entsprechend Skizze fertigen.

• Den Griffkörper in die Tür einpassen.

• Den hinteren Teil des Schnappverschlusses mittles selbstschneidender Edelstahl-Schrauben (im Lieferumfang enthalten) an der Türo montieren.

• Im Fall eines Rahmens, zwei Montagebohrungen entsprechend der Skizze. Zur korrekten Positionierung des Kupplungselements, in Bezug auf die Verriegelung, müssen die Referenzmarkierungen am Kupplungs- und Griffelement entsprechend ausgerichtet sein.

• Das Kupplungselement in den Rahmen bzw. Profil mittels M5 Zylinderkopfschrauben mit Innensechskant (nicht im Lieferumfang enthalten).
