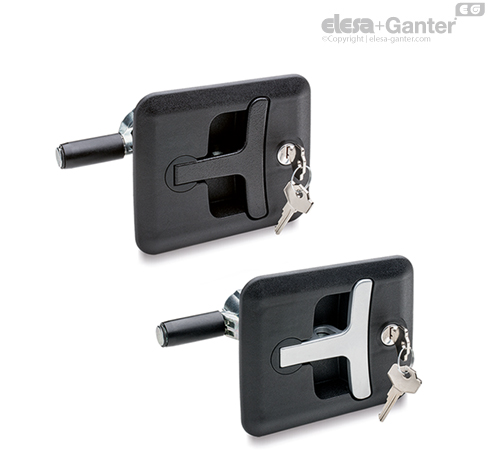

Ausführung
Griff
Zink-Druckguss mit Loch versehen für das Einsetzen eines Sicherheitsschlosses mit Haken von max. 9 mm Durchmesser.
Grundkörper
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Spindel und Schutzkappe
Zink-Druckguss-Legierung
Schließriegel
Zink-Druckguss, zylindrisch, Ummantelung Kunststoff Thermoplast (Polyamid PA), schwarz, Position verstellbar mittels Innensechskant-Gewindestift.
Dichtungsring
Silikon-Dichtung am Gehäuse
Schloss
Mit Staubschutzhülle aus Kunststoff Thermoplast (Polyacetal POM), rot
2 Schlüssel aus Messing, vernickelt, in zwei Positionen bei 90° abziehbar
IP Schutzart
Schutzklasse IP 65, siehe Tabelle EN 60529.
Standardausführungen
Zum Lieferumfang gehören 4 verzinkte Schrauben und Muttern mit Gewindesicherung.
- CSMH: Schloss mit 400 verschiedenen Kombinationen.
- CSMH-U: Schloss mit einer Kombination. Jedes Schloss hat einen Schlüssel mit gleicher Kombination.
Index für Grifffarbe:
- BK: Griff schwarz
- GR: Griff grau
Hinweis
Funktionen und Anwendungen
Türe schließen und die Verriegelung durch Drehen des Griffs um 90° in die Schließposition bringen.
Das Kippen des Handgriffs in seine Sitzschale bewegt den Schließriegel in Richtung der Schwenktür bis die Verriegelungsposition erreicht ist.
Das Schloss sperrt den Griff in geklappter Position. CSMH Verriegelungen mit Kompressionsverschluss ermöglichen einen Spannbereich von 13 bis 75 mm.
Andere Ausführungen
Sonderausführungen auf Anfrage
Ausführung mit Spindellängen von 45 mm für Riegelausführungen von 13 bis 43 mm.
