Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, zertifiziert nach UL-94 V0
Dichtungsring
Silikon direkt auf der Rückseite des Verriegelungskopfes angebracht
Federscheibe und Schrauben
nichtrostender Edelstahl
Schlüssel
Kunststoff Thermoplast (Polyamide PA).
Drehwinkel
90°.
IP Schutzart
Schutzklasse IP 65, entsprechend der Tabelle EN 60529.
Standardausführungen
- CQTF/A: Betätigung mit Doppelbart-Steckschlüssel
- CQTF/T: Dreikant-Steckschlüssel
Maximale Gebrauchstemperatur
130°C.
Demontage-Blech (separat zu bestellen)
Code 421550 ATTREZZO CQT.FM. in rostfreiem Edelstahl 1.4301
Hinweis
Eigenschaften
Schnelle Montage mit Stahlplattenstärken von 1 bis 2 mm.
Technische Daten
Die Einstufung nach UL 94 V-0 (Underwiters Laboratories) (siehe Technische Daten) bedeutet, dass ein Kunststoffprüfkörper mit bestimmter Form und Abmessung in vertikaler Position in Brand gesteckt wird, wobei die Flamme bei der Einstufung V-0 innerhalb von 10 sec. verlöschen muss, ohne dass brennende Tropfen entstehen.
Montagehinweis
Montagehinweis

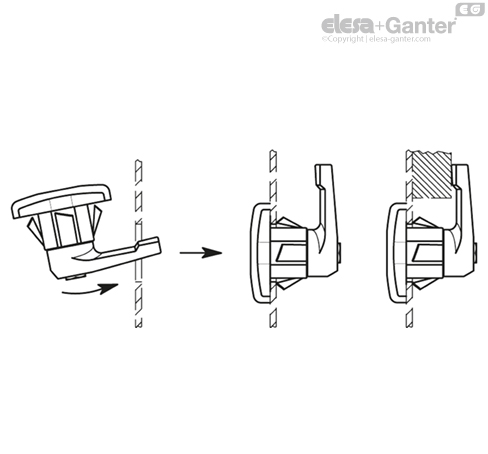

Zur Montage wird die Türe mit einer Bohrung gemäß Skizze versehen. Die Verriegelung wird von vorne durch die Bohrung gesteckt, bis die Flügel der elastischen Scheiben einrasten.
Die Verriegelung wird mit montiertem Hebel für eine schnellere Montage geliefert.
Wenn nötig, kann die Verriegelung mittels Demontage-Blech von der Türinnenseite demontiert werden.
