Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz
Dichtungsring
Silikon direkt auf der Rückseite des Verriegelungskopfes angebracht
Federscheibe und Schrauben
nichtrostender Edelstahl
Schlüssel
Kunststoff Thermoplast (Polyamide PA)
Drehwinkel
90°
IP Schutzart
Schutzklasse IP 65, entsprechend der Tabelle EN 60529.
Standardausführungen

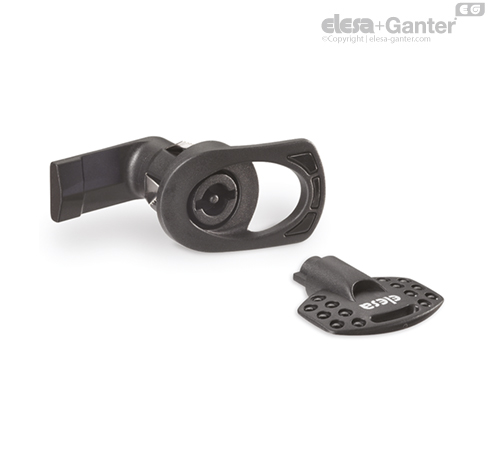

- CQTL/A: Betätigung mit Doppelbart-Steckschlüssel
- CQTL/T: Dreikant-Steckschlüssel
Maximale Gebrauchstemperatur
130°C
Demontage-Blech (separat zu bestellen)
Code 421550 ATTREZZO CQT.FM. in rostfreiem Edelstahl 1.4301
Hinweis
Eigenschaften
Verriegelungen CQT.FM (patentiert) werden in der Regel für eine schnelle Montage auf Türen mit Stahlblech von 1 bis 2 mm Dicke verwendet.
Montagehinweis
Montagehinweis

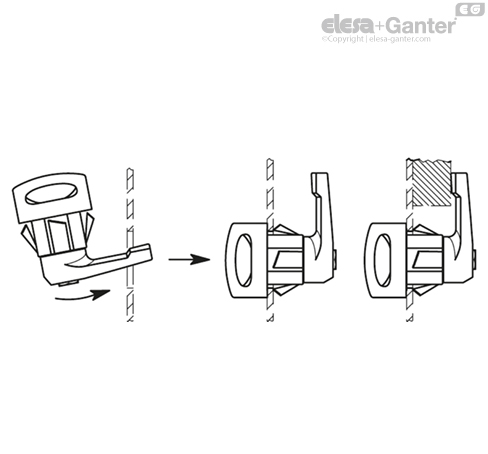

Zur Montage wird die Türe mit einer Bohrung gemäß Skizze versehen. Die Verriegelung wird von vorne durch die Bohrung gesteckt, bis die Flügel der elastischen Scheiben einrasten.
Die Verriegelung wird mit montiertem Hebel für eine schnellere Montage geliefert.
Wenn nötig, kann die Verriegelung mittels Demontage-Blech von der Türinnenseite demontiert werden.
