Ausführung
Griff und Verriegelung
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, beweglicher Teil RAL 3020 rot.
Gehäuse
Zink-Druckguss mit Chrom-Oberflächenbehandlung
Federn
Edelstahl.
Frontplatte
Edelstahl.
Mutter
M22x1.5 in Thermoplast
Flacher Schließriegel
Stahl, verzinkt, 3mm Dicke
Dichtungsring
Gummi (NBR)
Schraube
Stahl, verzinkt
Zwei Schlüssel
Messing, vernickelt, kann in den beiden Stellungen ,,offen’’ und ,,geschlossen’’ in 180°-Stellung abgezogen werden.
Drehwinkel
90° im Uhrzeigersinn (rechts)
IP Schutzart
Schutzklasse IP 65, entsprechend der Tabelle EN 60529.
Standardausführungen
- CSMT-A: Schloss mit 400 verschiedenen Kombinationen. Jedes Schloss hat einen eigenen Schlüssel mit einer anderen Kombination.
- CSMTU-A: Schloss mit einer Kombination. Jedes Schloss hat einen Schlüssel mit gleicher Kombination.
Hinweis
Funktionen und Anwendungen
Der rote Sicherheitsriegel verhindert unbeabsichtigtes Öffnen der Verriegelung. Die Verriegelungen CSMT-A und CSMTU-A sind daher besonders bei starken Vibrationen zu empfehlen.

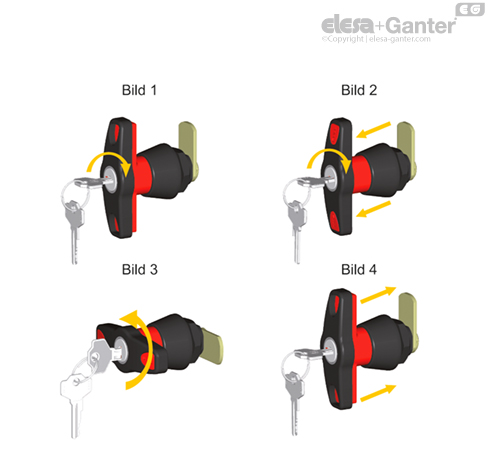

Die Verriegelung wird zuerst aufgeschlossen (Bild 1). Um den T-Griff drehen zu können muss der rote Sicherheitsriegel betätigt werden (Bild 2). Wenn die Verriegelung geschlossen wird (Bild 3), rastet der Sicherheitsriegel automatisch wieder ein (Bild 4).
Andere Ausführungen
Sonderausführungen auf Anfrage
Schließriegel in anderen Dimensionen
