10.17 Pevnost pružinových pístků

Výpočet pevnosti pružinových pístků ve střihu / ohybu pružinového pístku

Zatížení v ohybu

Za předpokladu, že mezi čepem pružinového pístku a příslušným, protilehlým otvorem zůstane dostatečně malá vůle, pak dochází k namáhání čistě na střih. Vzhledem k tomu, že obvykle existuje jistá vůle, mělo by být zohledněno také zatížení „v ohybu“ , viz následující strana. Pro pevnost ve střihu se uvažuje zhruba 80 % pevnosti čepu v tahu. Takto se vypočítá zatížení z pevnosti v tahu Rm, resp. z pevnosti na střih. Předchozí deformace čepu však může způsobit, že pružinový pístek nebude možné dále použít. V zájmu zajištění správné funkce pružinového pístku je třeba zohlednit mez kluzu Re místo pevnosti v tahu Rm.

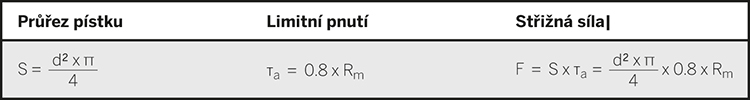

Vzorce pro výpočet

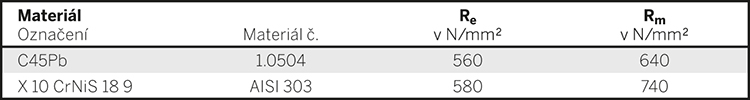

Vlastnosti materiálu

Pevnost v tahu, uvedená v tabulce níže (Rm), a mez kluzu nebo zastupující mez kluzu (Re / Rp 0.2) byly stanoveny ve zkouškách v tahu na vzorcích podle normy DIN 50125-B6-30. Tyto zkoušky představují základ zde uvedených parametrů nosnosti.

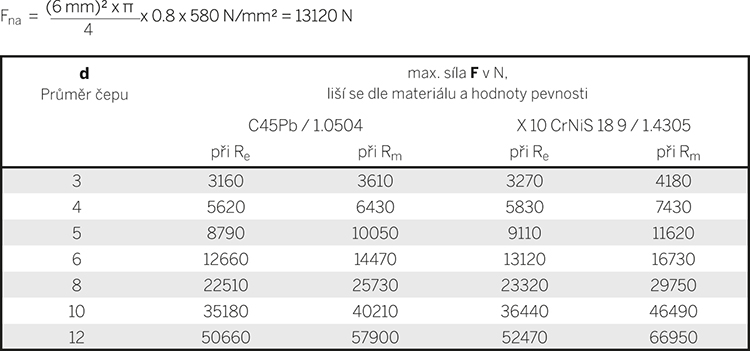

Příklady výpočtů, hodnoty zatížení

Příklad:

Pružinové pístky s průměrem čepu 5 mm z oceli s mezí kluzu Re = 560 N/mm², výpočet trvalé deformace, požadované maximální přípustné zatížení v ohybu.

Bezpečnostní pokyny

V principu, konstrukce musí zohledňovat dostatečný bezpečnostní koeficient. Běžný bezpečnostní koeficient pro statické zatížení 1,2 až 1,5; kmitavé 1,8 až 2,4 a střídavé 3 až 4.

Odmítnutí odpovědnosti:

Naše informace a doporučení nemají závazný účinek a vylučují jakoukoli odpovědnost, pokud jsme se písemně výslovně nezavázali poskytnout informace a doporučení. Všechny výrobky jsou standardními prvky pro nejrůznější použití a jako takové podléhají rozsáhlým standardním zkouškám. Měli byste provést vlastní série zkoušek, abyste ověřili, že je určitý výrobek vhodný pro vaše konkrétní použití. Za toto rozhodnutí neneseme žádnou odpovědnost.

Zatížení v ohybu

Pokud mezi čepem a protilehlým indexačním otvorem zůstává mezera, zatížení lze omezit na ohyb upnutého čepu z jedné strany.
Tímto přístupem se vypočítává ohyb pružinového pístku jako selhání.

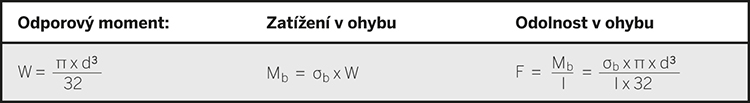

Vzorce pro výpočet

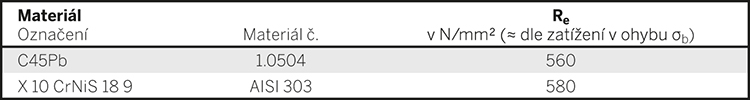

Vlastnosti materiálu

Mez kluzu nebo dosazená mez kluzu (Re / Rp 0.2), uvedené v tabulce níže, byly stanoveny ve zkouškách v tahu na vzorcích podle normy DIN 50125-B6-30. Tyto zkoušky představují základ zde uvedených parametrů nosnosti.

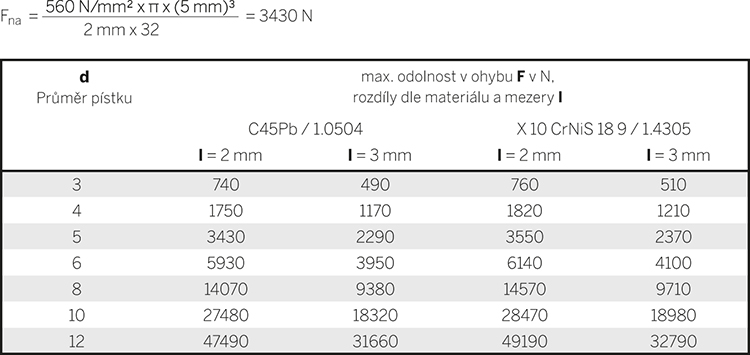

Příklady výpočtů, hodnoty zatížení

Příklad:

Pružinové pístky s průměrem čepu 5 mm z oceli s mezí kluzu Re = 560 N/mm², výpočet trvalé deformace, požadované maximální přípustné zatížení v ohybu.

Bezpečnostní pokyny

V principu, konstrukce musí zohledňovat dostatečný bezpečnostní koeficient. Běžný bezpečnostní koeficient pro statické zatížení 1,2 až 1,5; kmitavé 1,8 až 2,4 a střídavé 3 až 4.

Odmítnutí odpovědnosti:

Naše informace a doporučení nemají závazný účinek a vylučují jakoukoli odpovědnost, pokud jsme se písemně výslovně nezavázali poskytnout informace a doporučení. Všechny výrobky jsou standardními prvky pro nejrůznější použití a jako takové podléhají rozsáhlým standardním zkouškám. Měli byste provést vlastní série zkoušek, abyste ověřili, že je určitý výrobek vhodný pro vaše konkrétní použití. Za toto rozhodnutí neneseme žádnou odpovědnost.
