Ausführung
Form
- A: Montagebolzen asymmetrisch
- S: Montagebolzen symmetrisch
Kennzeichen
- R: Nutenstein rechtwinklig
Stahl, verzinkt, blau passiviert SZ
Information
Schnellspannverbinder GN 25b befestigen Aluprofile rechtwinklig aneinander. Dabei ist nur die Bearbeitung eines Profils nötig.
Die Verbindung lässt sich längs der Nut frei positionieren und verschieben. Der zum Spannen verwendete Innensechskant ist besonders gut zugänglich angeordnet.
Beim Einsatz von Flächenelementen müssen diese je nach Form, Kennzeichen und Einbaulage entsprechend ausgespart werden.
Schnellspannverbinder der Form S werden eingesetzt, wenn die Nut durch ein Abdeckprofil verschlossen werden soll.
Schnellspannverbinder werden in Gebinden geliefert. Die jeweils enthaltene Stückzahl geht aus der Tabelle hervor.

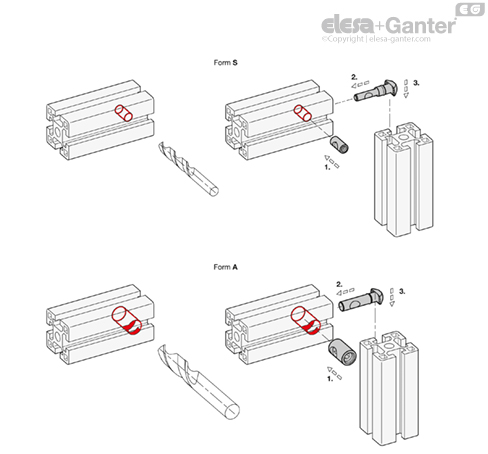

Montagehinweise / Profilbearbeitung
