GN 2277.1
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Edelstahl nichtrostend, 1.4305 NI

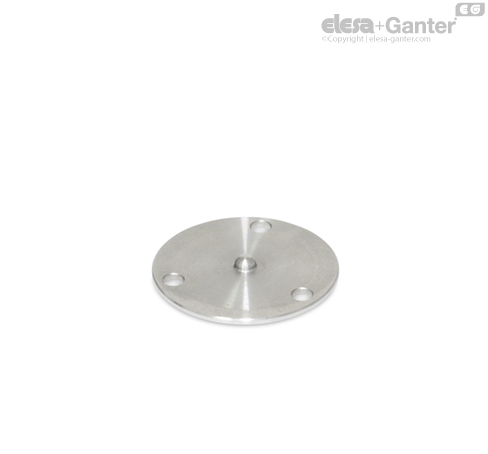

Justierplatten GN 2277.1 werden in Kombination mit Dosenlibellen GN 2277 (Form A) verwendet.
Durch die um 120° versetzt angeordneten Befestigungsbohrungen können die Dosenlibellen und die Befestigungsplatte zur Befestigungsfläche ausgerichtet werden. Eine Ausrichtkugel an der Unterseite der Justierplatte dient dabei als Kipp-Punkt. Durch gezieltes Anziehen der Schrauben lässt sich erreichen, dass sich die Blase innerhalb des Markierungsrings befindet, wenn die horizontale Ausrichtung erreicht ist.
Eine Libelle ist ein mit einer Flüssigkeit und einer Gasblase gefüllter Hohlkörper zur Überprüfung der horizontalen Lage eines Gegenstandes. Die Position der Gasblase in der Flüssigkeit zeigt den Winkel und die Richtung an, um den der Gegenstand gegenüber der Horizontalebene geneigt ist.
Der Hohlraum, in dem sich Flüssigkeit und Gasblase befinden, ist auf der Oberseite mit einem definierten Radius versehen, so dass die Gasblase durch ihren Auftrieb immer an der höchsten Stelle aufschwimmt.

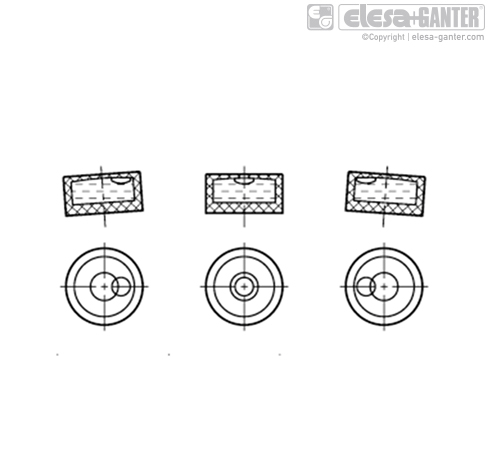

In der Regel sind Markierungen oder ein Kreis im transparenten Oberteil, zentrisch zur Mittellage, angebracht. Liegt die Gasblase exakt mittig innerhalb der Markierungen, so befindet sich der zu prüfende Gegenstand in der horizontalen Lage.
Es wird zwischen Dosen- und Längslibellen unterschieden.
Dosenlibellen messen gleichzeitig Neigungswinkel und Winkellage z.B. einer Ebene, wogegen Längslibellen den Neigungswinkel nur eindimensional entlang der Libellenachse anzeigen.

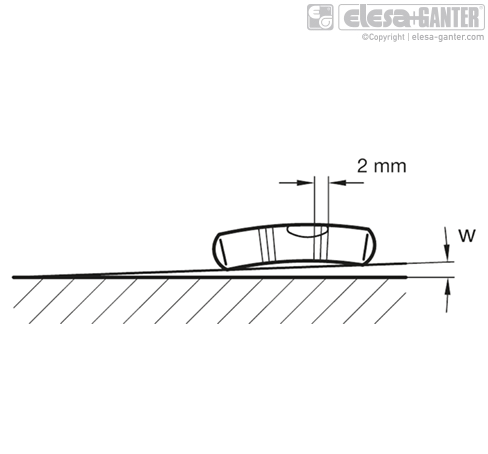

Die Empfindlichkeit von Libellen wird als Neigungswinkel angegeben, z.B. 30 Winkelminuten bzw. 0,5 Grad. Dies ist der Neigungswinkel um den die Libelle geneigt werden muss, damit sich die Blase um 2 mm bewegt. Eine Libelle mit einer Empfindlichkeit von 6 Winkelminuten hat somit eine höhere Empfindlichkeit, als eine Libelle mit einer Empfindlichkeit von 30 Winkelminuten.
Teilweise wird die Empfindlichkeit auch in Millimeter pro Meter, also als Höhenunterschied pro Längeneinheit angegeben. Dabei kann nebenstehende Vergleichstabelle herangezogen werden.
| Höhendifferenz | Winkel w | - |
| in Millimeter pro Meter | in Winkelminuten | Grad, dezimal |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
