Ausführung
Empfindlichkeit
30: Winkelminuten, pro 2 mm Blasenweg
Form
- A: Befestigungsflansch zum Aufsetzen
- B: Befestigungsflansch zum Einlassen (Bund)
Gehäuse
Aluminium
- eloxiert, naturfarben ALN
Libelleneinsatz
Glas-Kunststoffkörper
Füllung
farblos-transparent K
Vergussmasse
mineralisch
Information
Dosenlibellen GN 2277 mit Befestigungsflansch zum Anschrauben werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.
Die Libellen sind zur Bezugs- / Befestigungsfläche so ausgerichtet, dass sich die Blase innerhalb des Markierungsrings befindet, wenn die vertikale Lage der Auflagefläche erreicht ist.

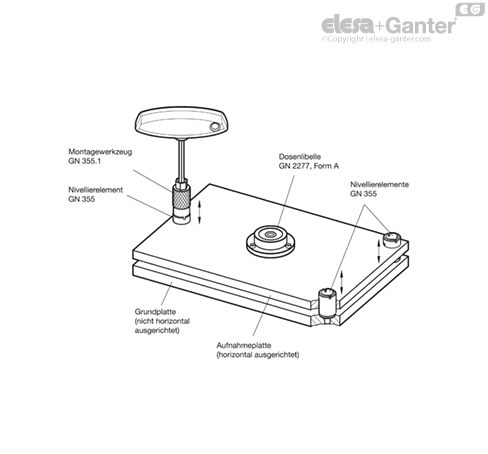

Anwendungsbeispiel
Zwischen den Dosenlibellen GN 2277 und den Nivellierelementen, hier im Beispiel die Nivellierelemente GN 355 mit zugehörigem Montagewerkzeuge GN 355.1 , ergibt sich ein ideales Zusammenspiel, wenn eine Aufnahmeplatte exakt in die Horizontallage gebracht werden soll.
Eine fest montierte Dosenlibelle erlaubt auch nach der erstmaligen Justierung die erneute Kontrolle der korrekten Ausrichtung.
