Ausführung
Kunststoff
Form
- C: mit Gewinde (ohne Buchse)
Kunststoff KU
Duroplast (PF)
- rot RT, ähnlich RAL 3003: RT am Bestellcode hinzufügen
- Stahl, verzinkt (Standardausführung)
- Messing MS MS an Bestellbezeichnung anhängen (nur in schwarzer Ausführung)
Kunststoff KT
Kunststoff Thermoplast (Polyamid PA)
- Schwarz, matt (Standardfarbe)
- rot RT, ähnlich RAL 3003: RT am Bestellcode hinzufügen
Buchse (Form E)
Stahl, verzinkt
Ausführung in Stahl
Form
Stahl ST
poliert
Ausführung in Aluminium
Form
Aluminium AL
poliert

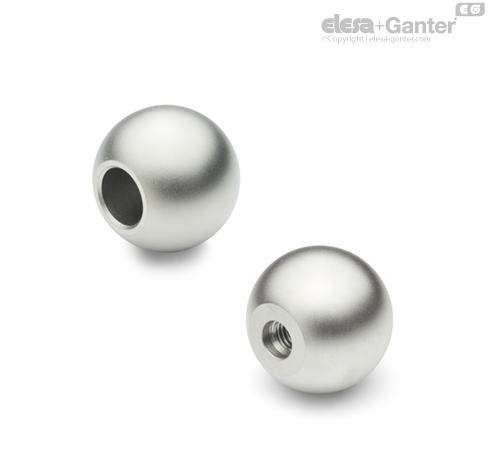

Ausführung in Edelstahl
Form
Edelstahl nichtrostend, 1.4305 NI
matt gestrahlt
Kunststoff-Ausführung (Montage durch Aufschlagen)
Form
Form L
Kunststoff KU
Duroplast (PF)
schwarz, glänzend
Klemmhülse
Feder Stahl
Form M
Kunststoff KT
Kunststoff Thermoplast (Polyamid PA)
Information
Bei Verwendung von Kugelknöpfen DIN 319 Form L und M erübrigt sich das Gewinde am Schaft.
Sie werden durch leichte Schläge mit einem Schonhammer aufgetrieben, das Schaftende soll leicht gerundet oder gefast (30°) sein.
Vor der Montage der Kugelknöpfe Form L ist die Klemmhülse in die Bohrung einzulegen. Weiter ist zu beachten, dass der Knopf beim Aufschlagen senkrecht aufgesetzt bzw. achsparallel aufgetrieben wird. Ansonsten besteht die Gefahr, dass der Kugelknopf zerbricht.
Kugelknöpfe Form M stellen eine sehr preisgünstige Ausführung dar.
Kugelknöpfe DIN 319 in den Größen 30 und 35, sowie verschiedene Gewinde der Form C und Kugelknöpfe in Thermoplast (KT) sind auf dem amtlichen Normblatt nicht vorgesehen.
Kugelknöpfe DIN 319 aus Stahl und Aluminium sind auf dem amtlichen Normblatt nicht vorgesehen.
