SPR.

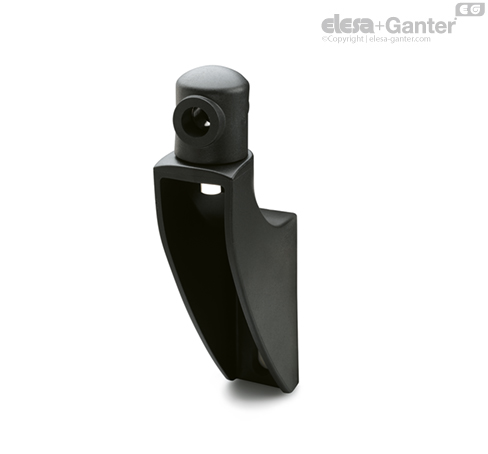

Verstellbare Haltewinkel

Funktionen und Anwendungen

Die Haltewinkeln SPR. werden eingesetzt falls ein Ausgleich der Montageposition nötig ist.

Maximales Anzugsdrehmoment bei Montage mittels Schraube 39 Nm.

Zubehör auf Anfrage

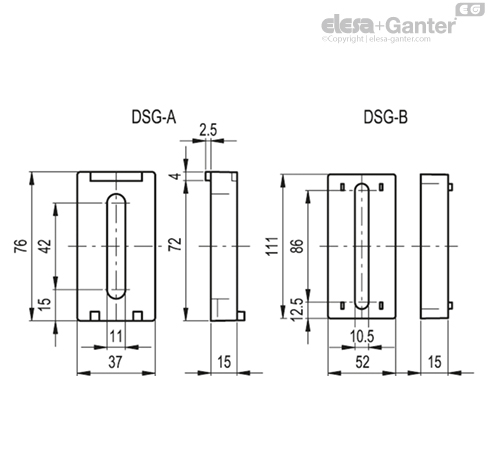

Als Zubehör können Distanzhalter DSG-A (Code 419676) DSG-B (Code 419677) aus Kunststoff Thermoplast (Polyamide PA), glasfaserverstärkt, schwarz, matt bestellt werden.



Montagehinweis

• Haltewinkel einpassen (Bild 1).
• Augenschraube in das Stützloch der Führungsschiene einsetzen und die entsprechende Mutter und U-Scheibe verschrauben (Bild 2).
• Den Führungsschienenzylinder auf die Augenschraube montieren (Bild 3).
• Führungsstift in das Loch des Führungsschienenzylinders einführen. Dessen lineare und abgewinkelte Position einstellen und die Mutter festziehen (Bild 4).
