GN 7403-AL
GN 7403
Belüftungs- / Entlüftungssiebe
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Gehäuse
Sieb
Edelstahl-Gewebe
1.4301
Siebeinfassung
Kunststoff Thermoplast (Polyamid PA)
Dichtung / O-Ring
Gummi NBR (Perbunan ®)

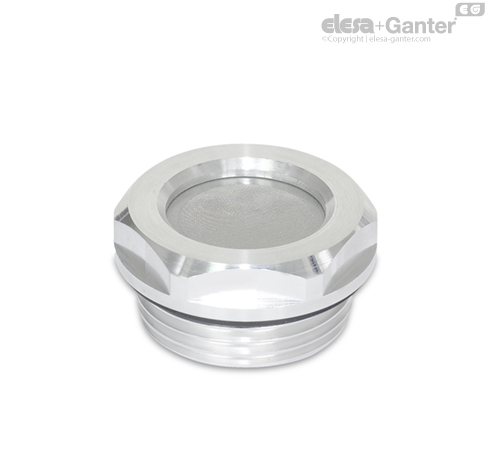

Belüftungs- / Entlüftungssiebe GN 7403 werden im Gehäuse- und Gerätebau eingesetzt. In einer Gehäusewand sorgen sie für einen Druckausgleich zwischen Gehäuseinnenraum und der Umgebung.
Mögliche, vom meist gasförmigen Medium mitgeführte, Schmutz- und Staubpartikel werden entsprechend der Maschenweite am Austausch gehindert. Dies schützt vor der Verschmutzung der Geräteinnenseite bzw. senkt die Belastung der Umgebung durch, z.B. austretende Stäube.
Der Außen-Ø der Gehäuse mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Montagehinweis:
Bei Wandstärken unter 4 mm, Befestigungsmutter verwenden GH..
