Ausführung
Griffkörper
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.
Druckknopf
Elecolors Farben, glänzend
Standardausführungen
Innenteil: glasfaserverstärkter Kunststoff Thermoplast, schwarz, mit Rändelung; Rückstellfeder Edelstahl 1.4319
- ERW-B: Buchse Messing, Gewinde-Sackloch
- ERW-SST: Buchse, Edelstahl 1.4305
- ERW-p: Gewindestift, Stahl verzinkt, abgerundetes Ende nach UNI 947 : ISO 4753 (siehe Technische Daten).
- ERW-SST-p: Gewindestift, Edelstahl 1.4305, abgerundetes Ende nach UNI 947 : ISO 4753 (siehe Technische Daten).
Hinweis
Funktionen und Anwendungen
Verstellbare Hebel sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Verglichen mit anderen Klemmhebeln mit Metall-Halteschrauben bietet dieser einige Vorteile:
- absolute elektrische Isolation
- keine sichtbaren Stahlteile, die rosten könnten
- komfortable Handhabung
Widerstandsfähigkeit
Verstellbare Klemmhebel werden für häufig wiederkehrende Spannvorgänge eingesetzt.
Die Belastbarkeit (z.B. bei wiederholtem Festziehen) des Griffs ist besonders wichtig - speziell die Belastbarkeit der Verzahnung welche die Anziehkraft vom Griff zum Gewindeelement (Buchse oder Stift) überträgt.

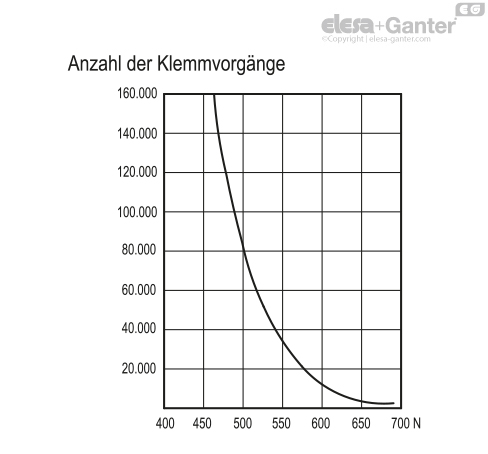

Für die Größe ERW.78 wurden umfangreiche Dauerversuche angestellt. Aus dem nebenstehenden Schaubild ist zu entnehmen, dass der Hebel z.B. bei einer Spannkraft von 490 N (aufgebracht am Hebelende) 100.000 Spannvorgänge ohne weiteres "aushält".
Durch den speziell glasfaserverstärkten Kunststoff Thermoplast, widerstehen die verstellbaren Klemmhebel Belastungswerte, welche viel höher sind als jene, die unter normalen Arbeitsbedingungen entstehen.
Gebrauchsanweisung
Gebrauchsanweisung
Zum Spannen den Hebel anheben um die Verzahnung zu lösen und in die Ausgangsstellung ziehen. Durch Loslassen rastet der Hebel dank der Rückstellfeder wieder automatisch in die Verzahnung ein.
