Ausführung
Ausführung in Stahl
Form
B: Schnappfederbolzen
KL: Bolzen mit KL-Wellensicherung
SL: Bolzen mit SL-Wellensicherung
(nur für d1 = 4...16)
- verzinkt, blau passiviert
- verzinkt, blau passiviert
Ausführung in Aluminium
Form
- KL: Bolzen mit KL-Wellensicherung
- SL: Bolzen mit SL-Wellensicherung
Aluminium AL
eloxiert, schwarz
KL- / SL-Wellensicherungen
- verzinkt, blau passiviert

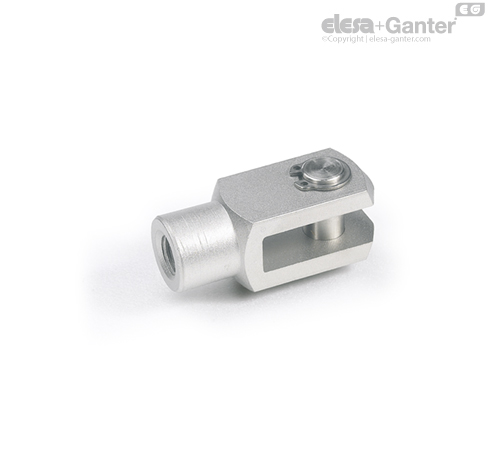

Ausführung in Edelstahl
Form
- A: Bolzen mit Sicherungsring DIN 471
Edelstahl 1.4305 NI
blank
Sicherungsring DIN 471
Edelstahl
Materialnummer 1.4122
Information
Gabelgelenke GN 751 bestehen aus dem Gabelkopf nach DIN 71752 und einem Bolzen mit axialer Wellensicherung (Form KL und SL) oder einem Schnappfederbolzen (Form B). Alle Ausführungen lassen sich ohne Werkzeug montieren und demontieren.
Bei Größe d1 = 12 sieht die DIN-Ausführung unter anderem das Feingewinde M 12x1,5 vor. In der Praxis hat sich jedoch das Feingewinde M 12x1,25 durchgesetzt. Bei DIN 71752 ist die Größe d1 = 20 nicht vorgesehen.
Auf Anfrage
Gabelkopf in Anlehnung an DIN 71752 mit d1 = 25, 30, 35, 42 und 50 (nur in der Stahl Ausführung)
Technische Information
Ausführungen von Gabelgelenkbolzen
Der Schnappfederbolzen lässt sich leicht montieren und demontieren. Er eignet sich deswegen insbesondere für Anwendungen, wo die Gelenkverbindung öfters gelöst werden muss.
Der KL-Wellensicherungsring lässt sich ohne Werkzeug, also von Hand montieren und demontieren.
Der SL-Wellensicherungsring benötigt zur Demontage ein Werkzeug (z.B. Schraubenzieher). Er ist demzufolge besser gesichert.
